Коммутационный блок Yamaha Ro8 - D E

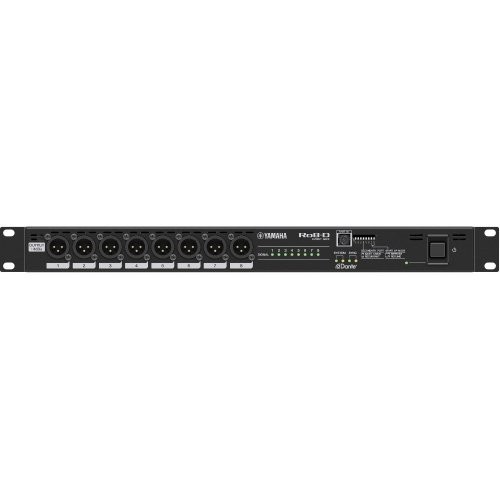

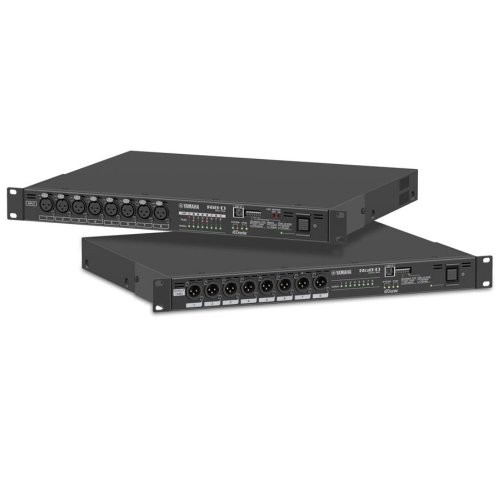

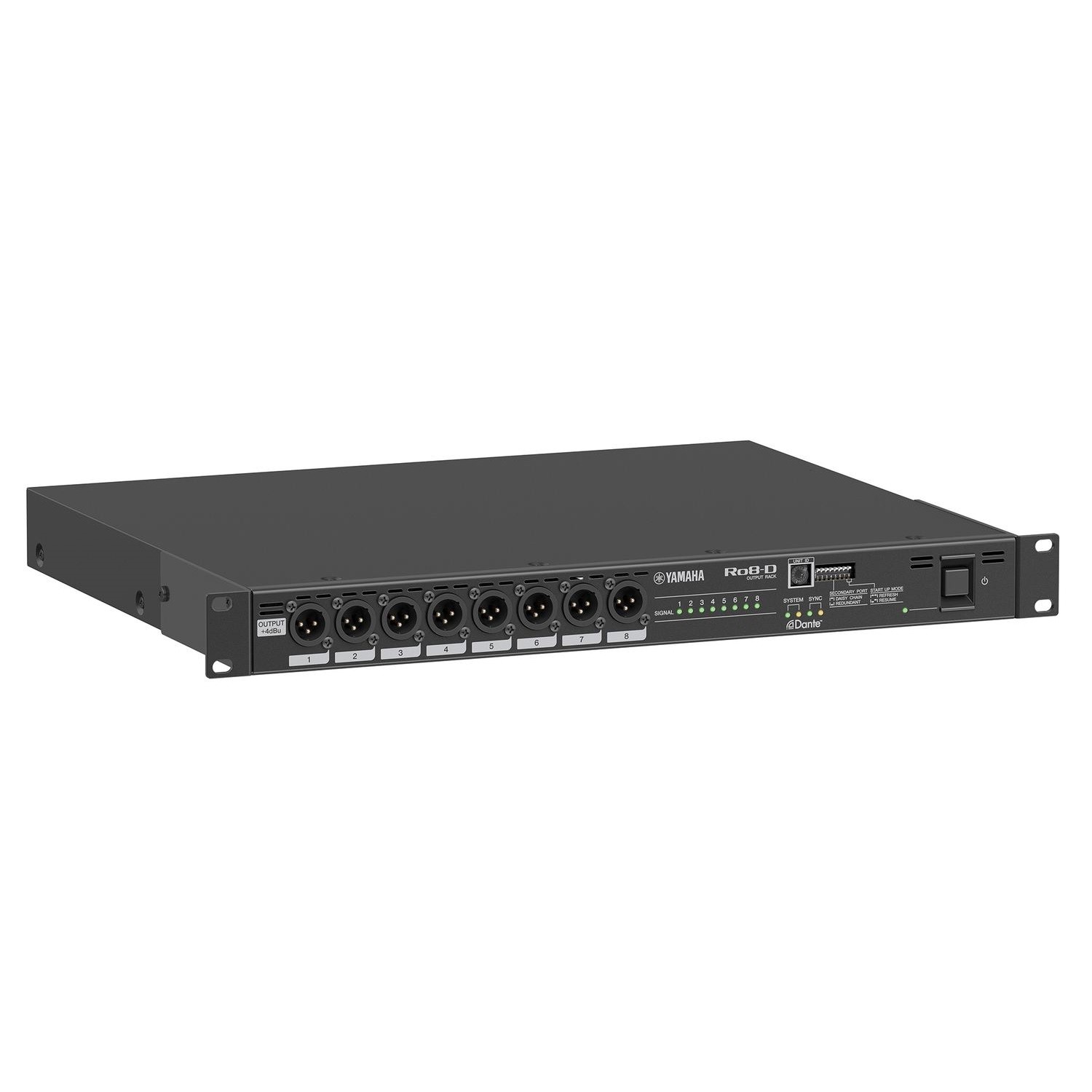

Коммутационный блок Yamaha Ro8 - D E предполагает исключительное качество звука при невероятной гибкости системы. Рэковый одновыcотный модуль 1U с 8 выходами для цифровых консолей серии Yamaha CL. Подключение устройства осуществляется через протокол Dante, который гарантирует ликвидацию шумов, искажений или технических неисправностей в сети. Протокол функционирует с конфигурацией под названием Daisy Chain без применения коммутаторов. Модуль может управляться через компьютер посредством установления на ПК специального ПО Dante Controller. Диапазон воспроизводимым частот модели находится в пределах 20 Гц - 20 кГц. Мощность модуля составляет 35 Вт. Перекрестные искажения устройства находятся на уровне 100 дБ. Вес рэкового модуля составляет 4.4 кг без упаковки, а его размеры – 480 мм x 44 мм x 358.5 мм.

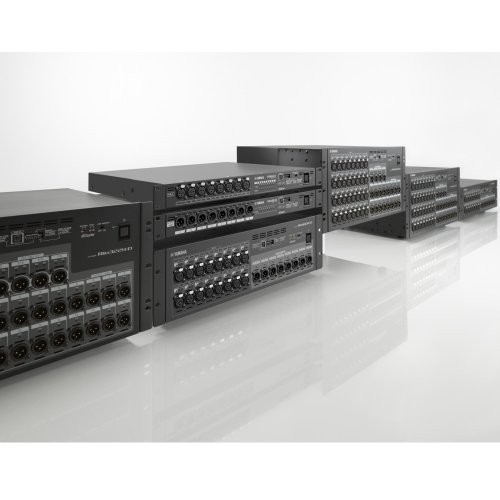

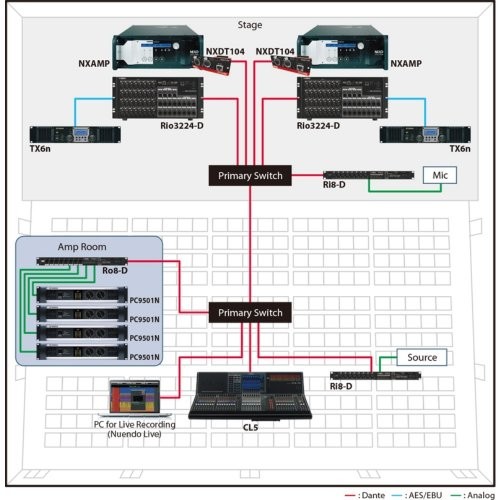

Коммутационные блоки ввода-вывода серии Rio используют сетевой аудио протокол Dante, что обеспечивает исключительную гибкость и свободу в настройке и установке. Они передают чистый, натуральный звук без искажений от микшерной консоли или других компонентов системы. Данные блоки так же позволяют осуществить резервирование данных для максимальной надежности. Четыре модели серии R обеспечивают широкий диапазон возможностей для построения системы любой сложности.

Приложение R Remote позволяет управлять предусилителями коммутационных блоков Rio3224-D, Rio1608-D и Ri8-D без использования консоли серии CL или подобной цифровой микшерной консоли с возможностью удаленного управления. Теперь возможна комбинация блоков R Series с консолями, не поддерживают удаленный контроль предусилителей, такими как 02R96 или 01V96i (должна быть установлена ​​карта расширения Dante-MY16-AUD).

Технические характеристики:

• Тип устройства: коммутационный блок
• Способ установки: полочный, настольный
• Частота дискретизации внешняя (44.1 кГц): + 4.1667%, + 0.1%, - 0.1%, - 4% (± 200 импульсов в минуту)
• Частота дискретизации внешняя (48 кГц): + 4.1667%, + 0.1%, - 0.1%, - 4% (± 200 импульсов в минуту )
• Частота дискретизации внешняя (88.2 кГц): + 4.1667%, + 0.1%, - 0.1%, - 4% (± 200 импульсов в минуту)
• Частота дискретизации внешняя (96 кГц): + 4.1667%, + 0.1%, - 0.1%, - 4% (± 200 импульсов в минуту)
• Задержка сигнала: менее 3 мс от входа к выходу, подключение CL5 через Dante, входящие латентность Dante 0.25 мс (один канал), частота дискретизации 48 кГц
• Общие гармонические искажения (при 20 Гц - 20 кГц, + 4 дБн на 600 Ом, частота дискретизации 44.1 кГц, 48 кГц): менее 0.05%
• Общие гармонические искажения (при 20 Гц - 40 кГц, + 4 дБн на 600 Ом, частота дискретизации 88.2 кГц, 96 кГц): менее 0.05%
• Диапазон воспроизводимых частот (частота дискретизации 44.1 кГц, 48 кГц): 20 Гц - 20 кГц (+ 0.5/- 1.5 дБ), для выходного сигнала +4 дБн на 1 кГц, от входа к выходу
• Диапазон воспроизводимых частот (частота дискретизации 88.2 кГц, 96 кГц): 20 Гц - 40 кГц (+ 0.5/- 1.5 дБ), для выходного сигнала +4 дБн на 1 кГц, от входа к выходу
• Соотношение сигнал/шум (эквивалентный входной шум, макс. входное усиление): - 128 дБ
• Соотношение сигнал/шум (остаточный выходной шум, ST master выкл.): - 88 дБ
• Динамический диапазон (типичный, конвертер DA): 112 дБ
• Динамический диапазон (типичный, от входа к выходу, мин. входное усиление): 108 дБ
• Перекрестные помехи (соседние каналы входа/выхода, мин. входное усилиние): - 100 дБ
• Аналоговые выходы: 1 - 8 OUTPUT (XLR, сбалансиров.)
• Фактическое сопротивление источника (для OUTPUT 1 - 8): 75 Ом
• Для использования с номиналом (для OUTPUT 1 - 8): 600 Ом лин.
• Программное обеспечение выбора максимального выходного уровня (для OUTPUT 1 - 8, внутри корпуса есть переключатели для установки макс. уровня выходного сигнала): + 24 дБ (по умолчанию) или + 18 дБ
• Номинальный выходной уровень (для OUTPUT 1 - 8): + 4 дБн (1.23 В) или - 2 дБн (616 мВ)
• Максимальный выходной уровень (для OUTPUT 1 - 8): + 24 дБн (12.3 В) или + 18 дБн (6.16 В)

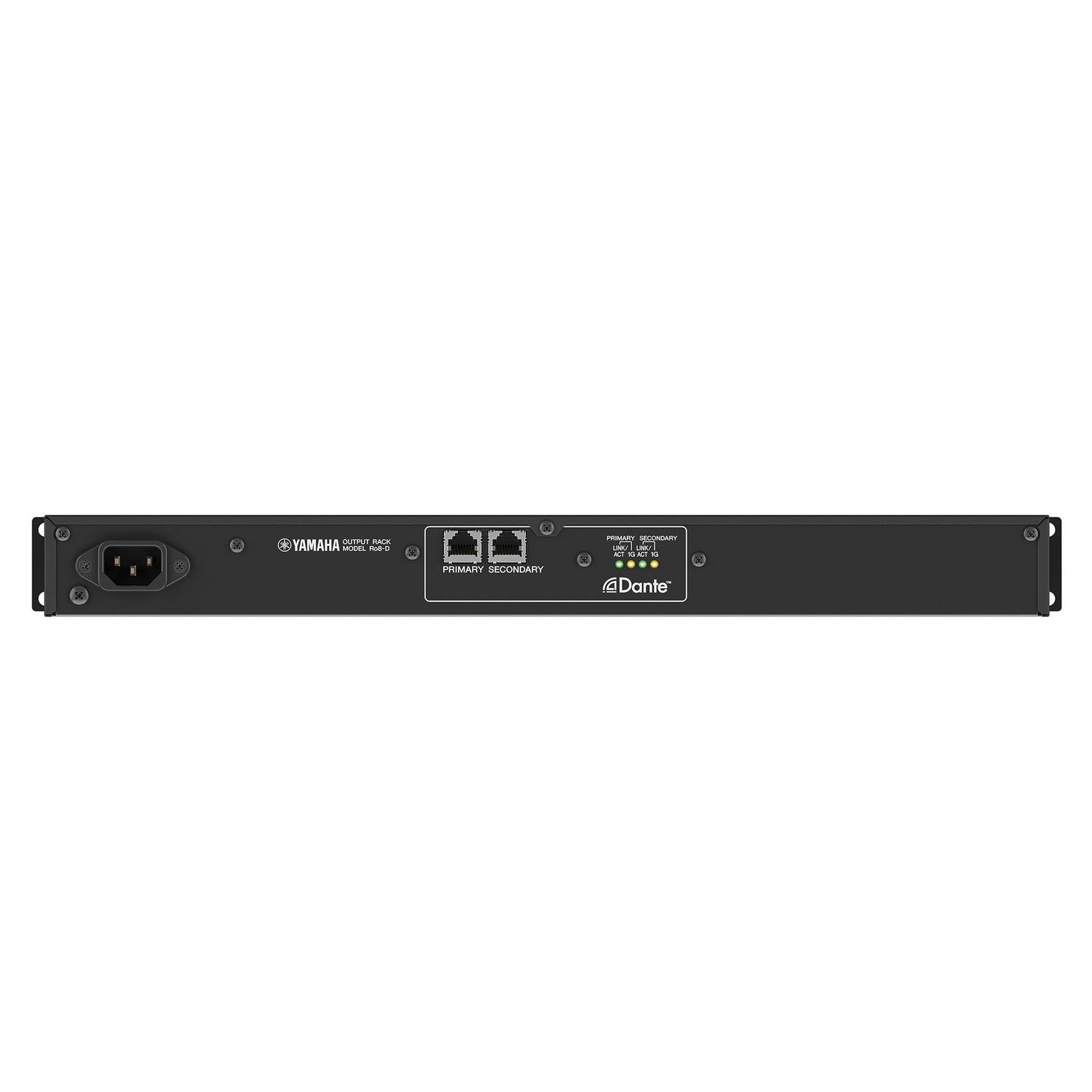

• Цифровой вход/выход: Primary/Secondary (RJ45, формат Dante, 24 бит/32 бит, 8ch)
• Требования к питанию (США/Канада): 120 В, 60 Гц
• Требования к питанию (Япония): 100 В, 50/60 Гц
• Требования к питанию (Китай): 110 В - 240 В, 50/60 Гц
• Требования к питанию (Корея): 220 В, 60 Гц
• Требования к питанию (другие): 110 В - 240 В, 50/60 Гц
• Потребляемая мощность: 35 Вт
• Комплектация: коммутационный блок, шнур питания, документация
• Диапазон рабочей температуры: от 0 °C до + 40 °C
• диапазон температуры хранения: от - 20 °C до + 60 °C
• Размеры (Ш x В x Г): 480 мм x 44 мм x 358.5 мм
• Вес: 4.4 кг
• Цвет: черный
• Страна (главный офис): Япония
