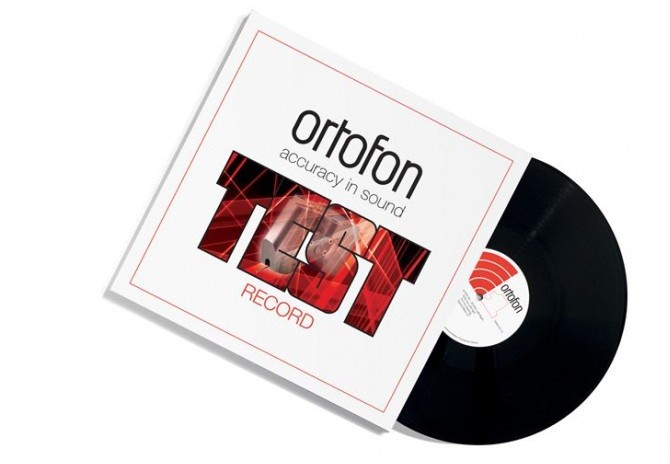

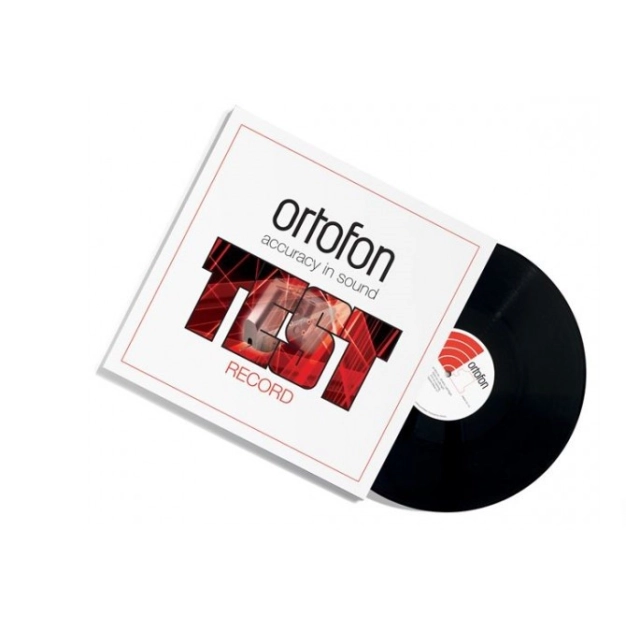

Виниловый диск LP Ortofon Test Record

Виниловый диск LP Ortofon Test Record рассчитан на воспроизведение через стандартный RIAA-корректор, при установке регулятора громкости усилителя в среднее положение. Необходимо убедиться в точности настройки азимута и прижимной силы головки, а также в правильной установке значения антискейтинга и выноса иглы.

Пластинка Ortоfon Stereo Test Record предназначена для конечных пользователей и поможет настроить и проверить функционирование вашей аудиосистемы с проигрывателем винила. На каждой стороне пластинки записано по 15 треков (стороны одинаковые, чтобы дорожки меньше изнашивались). Первые четыре трека — скользящие тоны отдельно по каналам для проверки правильности подключения. Продвинутый пользователь может применить такой входной сигнал для регистрации амплитудно-частотной характеристики головки звукоснимателя или тракта. Дорожки 5-8 — опорная частота 1000 Гц, записанная со стандартной амплитудой, раздельно по каналам. Эти треки нужны для настройки уровня сигнала, баланса стереоканалов или для измерений отклонения скорости вращения диска от номинальной. На дорожках 9-14 записаны специальные сигналы для проверки на слух способности следования иглы при разных амплитудах поперечной записи: от 50 до 100 мкм. Дорожка 15 представляет собой необычный сигнал для контроля передачи прямоугольного сигнала в аналоговом тракте (со скважностью 3:7).

На каждой стороне пластинки Test Record находится по 15 треков,
разделенных между 1-4 и 5-15.

1. Сигнал качающейся частоты левого канала в диапазоне 800 Гц – 50 кГц,
логарифмическая характеристика, 28 секунд, линейный срез (800 – 20000 Гц +/-1,5 дБ).
2. Сигнал качающейся частоты правого канала в диапазоне 800 Гц – 50 кГц,
логарифмическая характеристика, 28 секунд, линейный срез (800 – 20000 Гц +/-1,5 дБ).
3. Сигнал качающейся частоты левого канала в диапазоне 800 Гц – 50 кГц,
логарифмическая характеристика, 28 секунд, линейный срез (800 – 20000 Гц +/-1,5 дБ).
4. Сигнал качающейся частоты правого канала в диапазоне 800 Гц – 50 кГц,
логарифмическая характеристика, 28 секунд, линейный срез (800 – 20000 Гц +/-1,5 дБ).
5. Референсный сигнал 1000 Гц, 5см/с. RMS (правый канал).
6. Референсный сигнал 1000 Гц, 5см/с. RMS (правый канал).
7. Референсный сигнал 1000 Гц, 5см/с. RMS (левый канал).
8. Референсный сигнал 1000 Гц, 5см/с. RMS (правый канал).
9. Точность трекинга, боковая 50 мкм (пик.).
10. Точность трекинга, боковая, 60 мкм (пик.).
11. Точность трекинга, боковая, 70 мкм (пик.).
12. Точность трекинга, боковая 80 мкм (пик.).
13. Точность трекинга, боковая 90 мкм (пик.).
14. Точность трекинга, боковая 100 мкм (пик.).
15. Прямоугольный сигнал 2,7 мс, цикл 3:7.
