Мікрофонна радіосистема Audio-Technica ATW1701P1

Мікрофонна радіосистема Audio-Technica ATW1701P1:

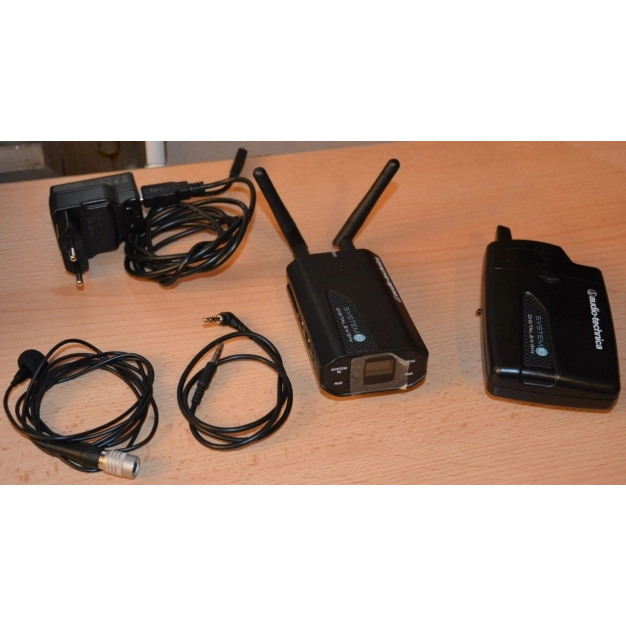

Цифрова бездротова система Audio-Technica ATW1701P1 включає накамерний приймач ATW-R1700 з балансним виходом на 3.5 мм mini -jack, передавач ATW-T1001 UniPak і петличний мікрофон ATR35cw.

Головні особливості новинки - компактність, точність роботи та надійність, ємна Li-Ion батарея (12 годин), а також мала вага ресивера (105 г). Система працює в діапазоні частот 2.4 ГГц, не перетинаючись із TV або DTV сигналом, з якістю конвертації 24 біт/48 кГц. Також варто відзначити небувалу простоту та зручність в управлінні: точно та швидко система сканує весь діапазон частот, автоматично пропонуючи вільний канал для миттєвої синхронізації та чистої передачі звуку.

System 10 використовує 3 рівня обробки параметрів передачі сигналу: частоту, фазу та простір. Тобто одночасно сигнал передається на кількох частотах, зрушених по фазі і приймаються двома антенами, рознесеними в просторі для максимального захисту звуку від перешкод.

Сучасна цифрова технологія від Audio-Technica гарантує цілісність та чистоту передачі сигналу одночасно до 8 каналів.

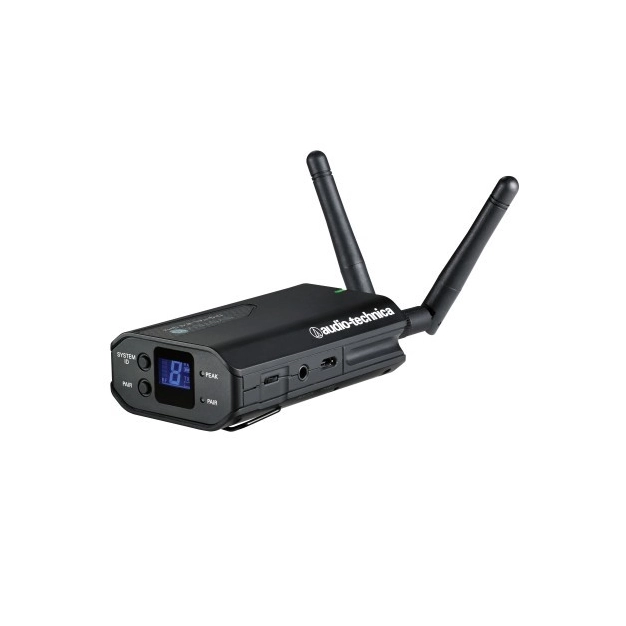

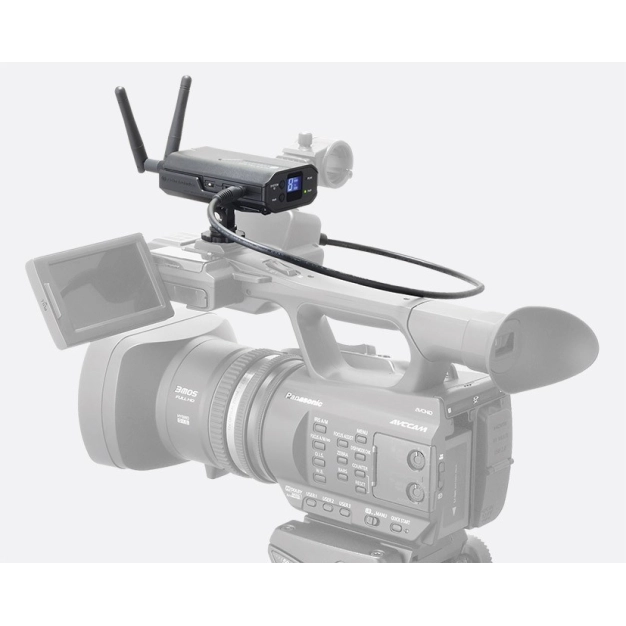

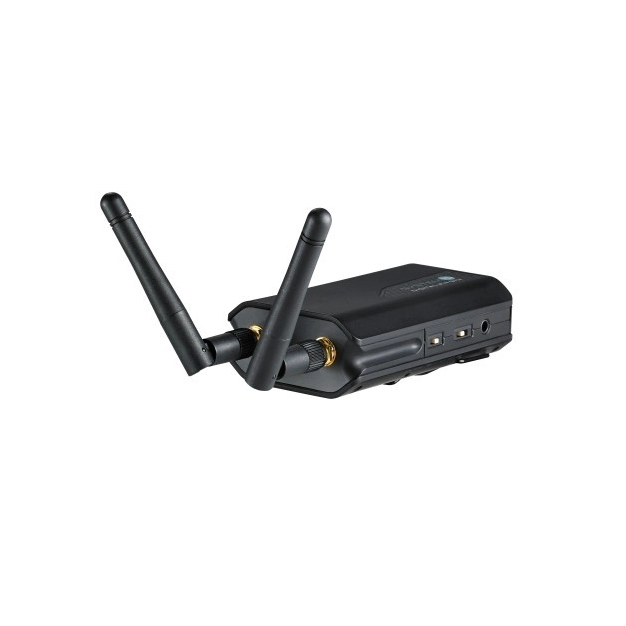

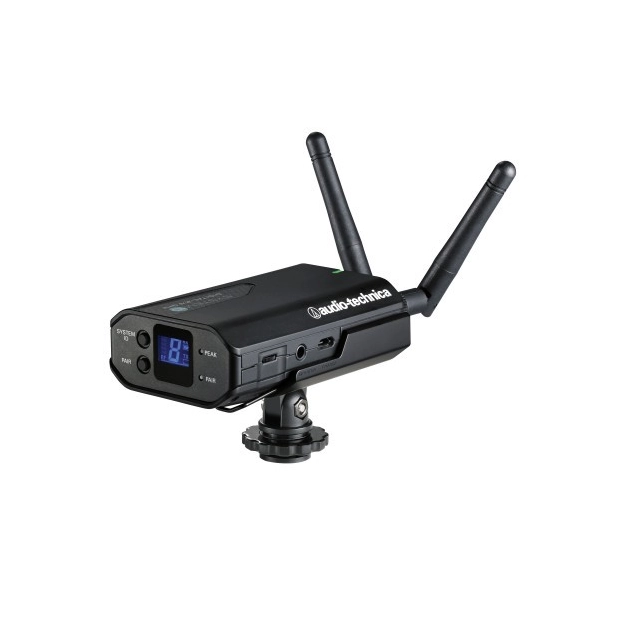

Накамерний приймач ATW-R1700 Цифрова бездротова система Audio-Technica ATW1701P1 включає легкий приймач рознесеного сигналу ATW-R1700, який забезпечує незалежний вихід монітора на навушники і балансний або незбалансований подвійний монофонічний аудіовиход через гнізда міні-джек 3.5 мм. Перемикач атенюатора може використовуватися для зменшення аудіовиходу на 0, 10 або 20 дБ. На РК-екрані відображається системна інформація, така як рівень радіосигналу, ідентифікатор системи та стан батареї передавача та приймача. Кольорові світлодіоди вказують на стан сполучення та пік AF за наявності спотворення звуку при максимальній модуляції. Приймач живиться від внутрішньої літій-іонної батареї, що перезаряджається, яка може працювати до 12 годин. Подвійний гарячий черевик та система кріплення на 1/4 дюйма дозволяють закріпити ATW-R1700 на корпусі камери, штативі або плечовому кріпленні.

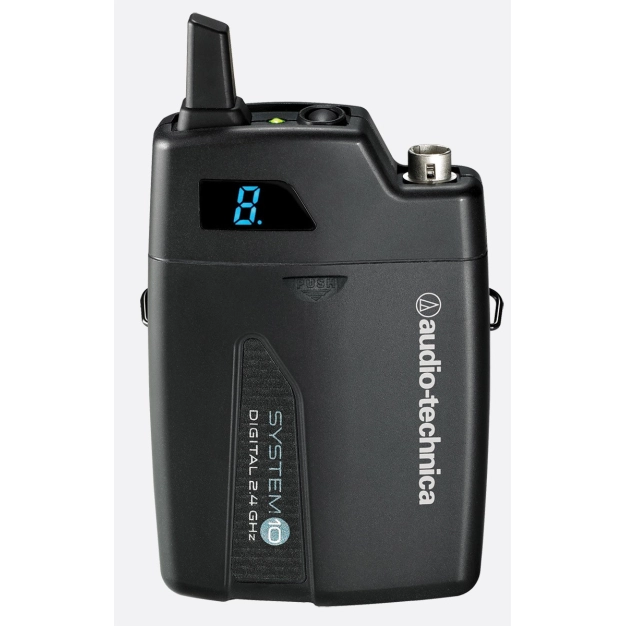

Передавач UniPak ATW-T1001. Цифрова бездротова система Audio-Technica ATW1701P1 включає в себе ATW-T1001 UniPak білтпак передавач, який використовує один і той же 7-сегментний дисплей та інтуїтивну послідовність сполучення, як і інші компоненти System 10. У легкий (100 г фіксована антена. Регулятори пари та рівня розташовані під кришкою акумуляторного відсіку. Живлення здійснюється від 2 батарейок AA 1.5 (не входять в комплект), що забезпечує близько 7 годин безперервної роботи. Підключення до петличних та налобних мікрофонів здійснюється через 4-контактний фіксуючий роз'єм HRS.

Особливості мікрофонної радіосистеми Audio-Technica ATW1701P1:

1. робочий діапазон 2.4 ГГц, діапазон ISM (від 2400 до 2483.5 МГц)
2. робота за 3 параметрами - частота, час, простір
3. одночасна робота 8 каналів
4. цифрове кодування аудіосигналу 24 біт/48 кГц
5. зручність та надійність монтажу
6. LCD дисплей для оперативного керування
7. балансний вихід 3.5 мм TRS-Jack

Технічні характеристики мікрофонної радіосистеми Audio-Technica ATW1701P1:

Загальні параметри:

• тип підключення: бездротовий
• робочий діапазон: 2.4 ГГц, діапазон ISM (від 2400 до 2483.5 МГц)
• динамічний діапазон: > 109 дБ
• гармонічні спотворення: < 0.05%
• дальність роботи: 30 м (радіус), 60 м (діаметр)
• робоча температура: від 0 ° C до +40 ° C
• дискретизація аудіоматеріалів: 24 біт/48 кГц
• частотний діапазон: 20 Гц – 20 кГц
• колір чорний

Петличний мікрофон ATR35cw :

• мікрофон: петличний
• елемент: конденсаторний
• діаграма спрямованості: всеспрямований
• діапазон частот: 50 Гц – 18 кГц
• чутливість: - 46 дБ
• опір: 1000 Ом
• вага (без кабелю): 5.5 г
• аксесуари: 1/4 адаптер, кліпса на краватку, вітрозахист

Накамерний приймач ATW-R1700 :

• система прийому: дивертивність каналів (частота/час/простір)
• вихід: 3.5 мм (1/8"), TRS – баланс
• максимальний рівень вихідної балансної потужності 3.5 мм (1/8"), TRS: +6 дБВ
• максимальний рівень вихідної потужності небалансного подвійного моно: 0 дБВ
• контроль рівня вихідного сигналу 3.5 мм (1/8"): 70 мВт + 70 мВт (32 Ом)
• акумулятор: вбудований перезаряджається 3.7 В Li-ion
• номінальна ємність акумулятора: 5.5 Втч, 1460 мАг
• час роботи батареї: 12 годин
• час заряду батареї: 4 години 30 хвилин
• діапазон температур під час заряджання: від 5 °C до +35 °C
• джерело живлення: зовнішній імпульсний
• для входу: 100 - 240 В перем. струму (50/60 Гц)
• для виходу: 5 У пост. струму 0.5A з перемиканням на підзарядку через USB-роз'єм
• розміри (Ш x В x Г): 56 мм x 91.4 мм x 27.8 мм
• вага: 105 г

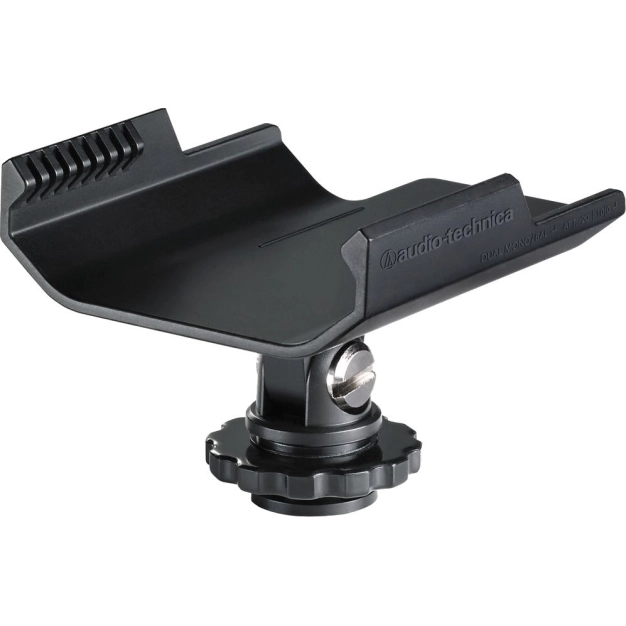

• комплектація: дві антени, кріплення для камери та штатива, адаптер змінного струму (USB-type), USB-кабель, 3.5 мм стереокабель

Передавач ATW-T1001 UniPak:

• вихідна потужність: 10 мВт
• батареї: 2 x АА 1.5 В (до комплекту не входять)
• час роботи батареї: більше 7 годин (лужні)
• розміри (Ш x В x Г): 70.2 мм x 107 мм x 24.9 мм
• вага (без батарей): 100 г
