Перетворювач цифро-аналоговий (ЦАП) Musical Fidelity M6x DAC Black

Технічні аспекти
До ЦАПу M6x ми пішли ще далі. Грунтуючись на наших знаннях та досвіді роботи з мікросхемами Sabre ESS, ми модернізували їх до нових ES9038Q2M і тепер використовуємо дві з них у подвійному диференціальному режимі для створення первозданного подвійного монофонічного дизайну. Включення підсилювача джиттера в часовій області дозволило досягти чудових показників SNR і THD+N з неймовірно детальною перехідною характеристикою. Інші вдосконалення у секції ЦАП включають апсемплінг та повторну синхронізацію.

Апсемплінг може бути незалежно увімкнений або вимкнений. 16-ядерні процесори XMOS та CPLD MAX II Altera забезпечують достатній запас для цих операцій, нових цифрових фільтрів та обробки MQA. Виходи RCA та балансні XLR мають по одному вихідному буферу. Через XLR-роз'єм можна використовувати повністю диференціальний підсилювач, що забезпечує повністю балансний вихід. Обидва вихідні каскади забезпечують чудову якість звуку, відрізняються дуже низьким рівнем шуму, великим розмахом вихідної напруги і високою струмовою віддачею. Відмінна смуга посилення та дуже швидка швидкість наростання забезпечують виключно низький рівень спотворень.

Супертихі силові трансформатори
У ЦАП M6x продовжується розробка надтихих силових трансформаторів. Гнізда живлення промислового класу з EMI-фільтром та блокатором постійного струму запобігають перешкодам та усувають трансформаторний гул. Герметичний тороїдальний трансформатор з низьким насиченням сердечника ідеально підходить для аудіо-додатків і особливо для цифрового аудіо завдяки вкрай низькому рівню електромагнітного випромінювання.

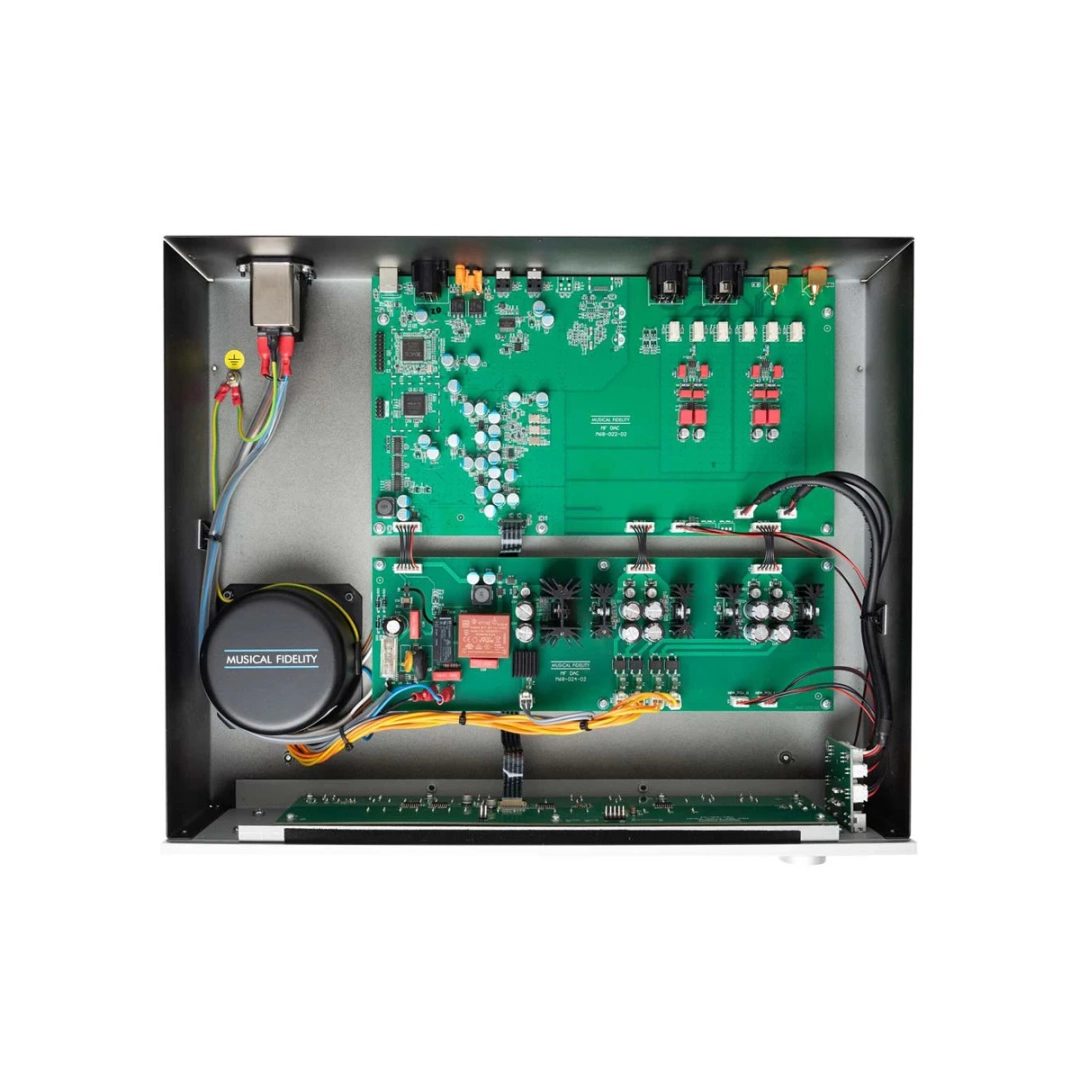

Правильний дизайн та компонування друкованої плати
Цифро-аналогові перетворювачі, порівняно з аналоговими підсилювачами, мають конструктивні особливості. Вони працюють у різних галузях, мають свої вимоги і мають розглядатися як такі. Вимоги до харчування є унікальними, і рішення, розроблені для підсилювачів, не покажуть аналогічних результатів у парі з цифровими схемами. У компанії Musical Fidelity ми завжди дотримувалися найвищих стандартів у галузі проектування та розведення друкованих плат. Ми не прихильники химерного дизайну плат тільки заради зовнішнього вигляду. Дизайн та розведення повинні бути індивідуальними для кожного застосування, добре вимірюватися та звучати так, як задумано. Лише тоді ми виконали свою роботу. На цьому етапі ми даємо слухачеві відчутне почуття місця запису, поміщаючи виконавців у голографічне місце в реальному часі у власних будинках.

Підсилювач для навушників
Архітектура вбудованого підсилювача для навушників із зворотним зв'язком по струму забезпечує високу пропускну здатність, надзвичайно низький рівень шуму та динамічний діапазон до 128 дБ. Три ключові особливості роблять підсилювачі із зворотним зв'язком по струму визначними для аудіо. Висока швидкість наростання запобігає появі аномалій спотворень непарного порядку. Струм на вимогу на виході дозволяє підсилювачу реагувати швидко та лінійно; коли раптово потрібна велика вихідна потужність, підсилювач може відреагувати дуже швидко, не підвищуючи шумовий поріг системи та не погіршуючи співвідношення сигнал/шум. Частотна характеристика, яка не залежить від коефіцієнта посилення, дозволяє використовувати всю смугу пропускання підсилювача в широкому діапазоні налаштувань гучності.

Механічне звучання

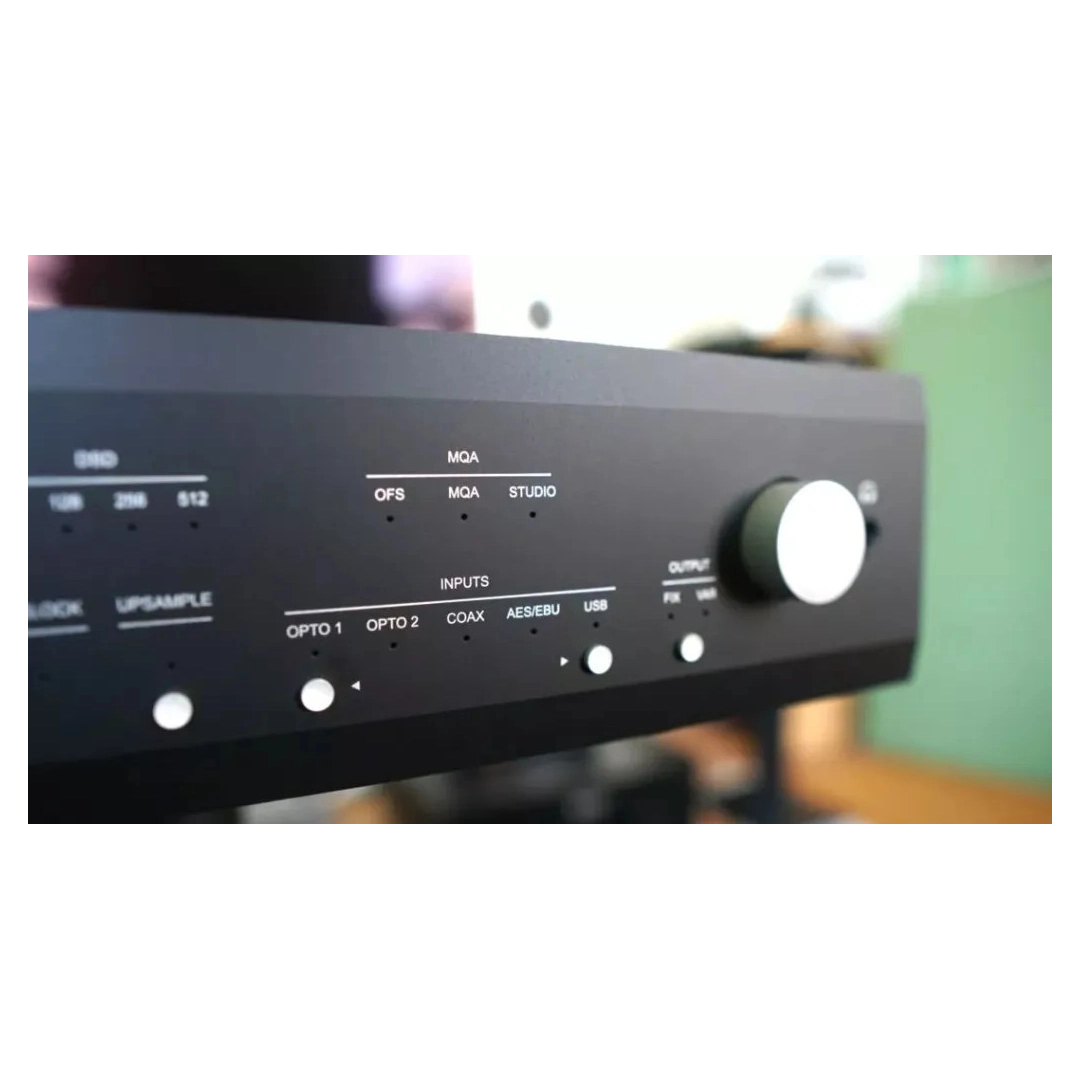

Приділяючи пильну увагу кожному аспекту ЦАП M6x, ми отримуємо неймовірні технічні параметри та бездоганну якість звучання, повну витонченість та прозорість. Механічна конструкція відрізняється безкомпромісною жорсткістю та міцністю у традиціях Musical Fidality. Передня панель та бічні панелі виготовлені з екструдованих алюмінієвих профілів. Зовнішній вигляд не тільки виглядає чистим, приголомшливим і неруйнівним, але й захищає внутрішні компоненти від зовнішніх електромагнітних полів, а також решту апаратури HiFi від електромагнітних полів, створюваних ЦАП M6x. Відмова від використання великого дисплея на передній панелі тільки посилює цей ефект, оскільки необхідний виріз різко ускладнив би ситуацію.

Музична вірність заради музики
Тому музичні пуристи, які просто хочуть відчути те гіпнотичне почуття спілкування між слухачем та виконавцем, знайдуть його тут. Крім максимального покращення звукових характеристик, свідома відмова від великого дисплея з миготливими кольорами дозволяє насолоджуватися музикою і музикою. Розпакуйте ЦАП M6x, акуратно підключіть його, просто залиште його у стандартних налаштуваннях та відчуйте негайну музичну інтеграцію: весь звук солодкий та чистий, високі частоти абсолютно без зернистості та розширені. Нижня частина звучить безкінечно, з тактильною динамікою басу. У міру того як ви знову знайомитеся зі своєю музичною бібліотекою, в якийсь момент вам захочеться дізнатися, що ще можливо, і почути це з різних боків.

Саме тоді настроювання та параметри перетворюють ЦАП M6x на потужний інструмент для фахівців, що підносить його в лігу найкращих. Досліджуйте звукову сцену з апсемплінгом або без нього, і подивіться, що вас привабить глибше. Вибирайте між 7 різними цифровими фільтрами та повним обходом передискретизації, що вимикає ці фільтри. Повне декодування MQA складає апаратному ЦАП M6x. Вхід USB Class 2.0 приймає PCM із частотою дискретизації до 768 кГц та розрядністю 32 біти. Підтримується DSD до DSD256 через DoP та рідний DSD512. Входи S/PDIF приймають стерео PCM із частотою дискретизації до 192 кГц/24 біт і включають повну підтримку MQA!

Короткий опис ЦАП M6x

• Мікросхема ЦАП: 32-бітний Hyperstream II
• Мікросхема ЦАП: 2x ES9038Q2M (подвійний диференціал)
• 16-ядерні процесори XMOS та CPLD MAX II Altera
• USB: до 32 біт/768 кГц
• USB: DSD 256 (стерео DoP), DSD512 (стерео рідний)
• SPDIF: до 24 біт/192 кГц
• Розширена реклама на всіх входах
• Апемплінг, що перемикається, з обходом передискретизації
• Супертихий силовий трансформатор
• Балансний та RCA вихід
• Вбудований підсилювач для навушників
• Повне апаратне декодування MQA
• Протестовано Roon

Технічні характеристики:

ЦАП

• Мікросхема ЦАП: 32-бітний Hyperstream II
• Мікросхема ЦАП: 2x ES9038Q2M (подвійний диференціальний)
• Загальний корельований джиттер: <12 пікосекунд від піку до піку
• Лінійність: <0,4 дБ до -130 дБ
• Частотна характеристика -0,1 дБ на 10 Гц, 0 дБ на 1 кГц, -0,4 дБ на 20 кГц
• Розділ каналів: >130 дБ на частоті 10 кГц при 0dBFS
• Сигнал/шум: >120 дБ "А"-втд 1кГц @ 0dBFS
• Сумарні гармонічні спотворення: < 0,0005% при 1кГц @ 0dBFS

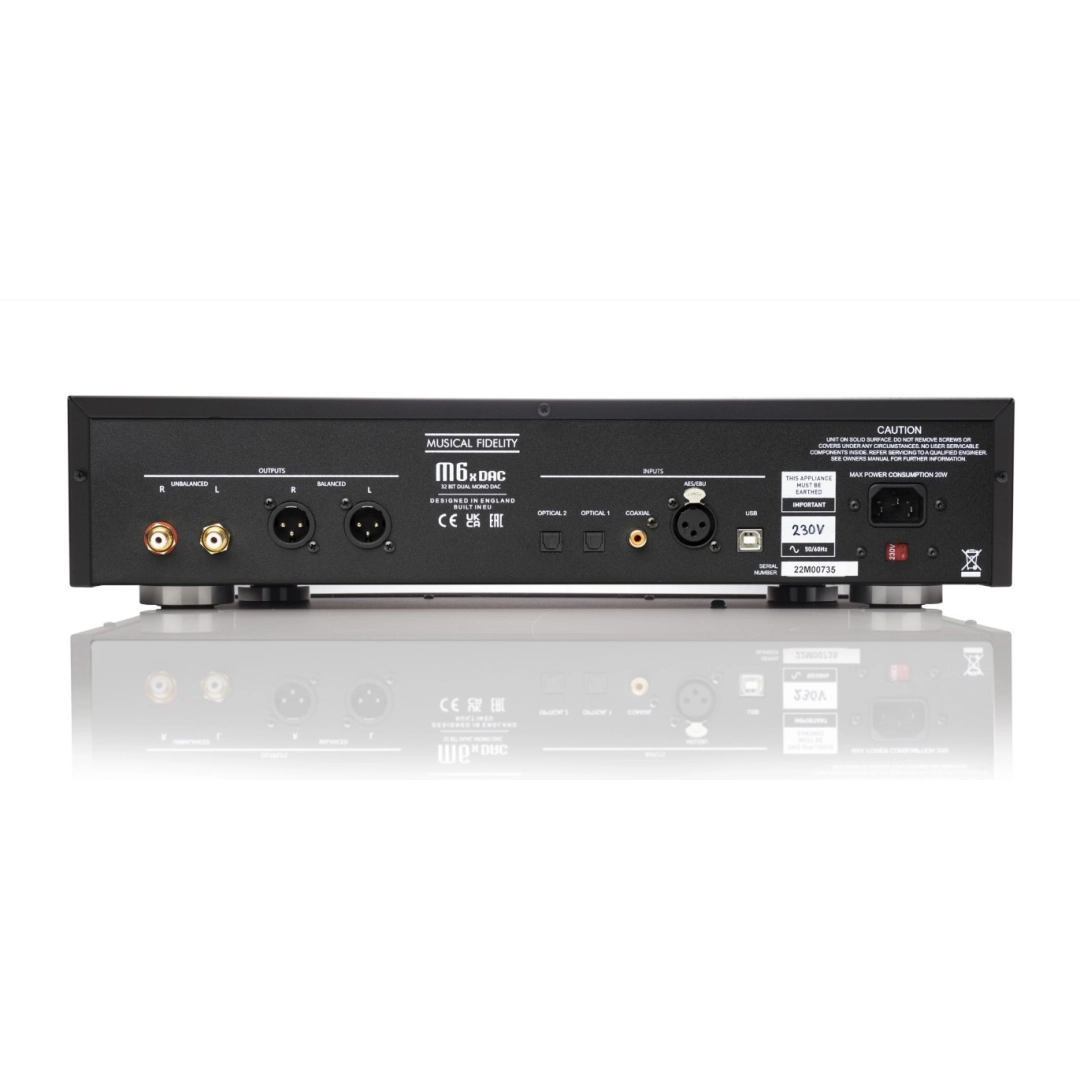

Цифрові входи

• 1x коаксіальний, до 24 біт 192 кГц (стерео PCM + MQA)
• 2x оптичний, до 24 біт 192 кГц (стерео PCM + MQA)
• 1x AES/EBU, до 24 біт 192 кГц (стерео PCM + MQA)
• 1x USB Audio Class 2.0, 'USB B'; до 32 біт 768 кГц (стерео PCM + MQA), DSD 256 (стерео DoP), DSD512 (стерео native)

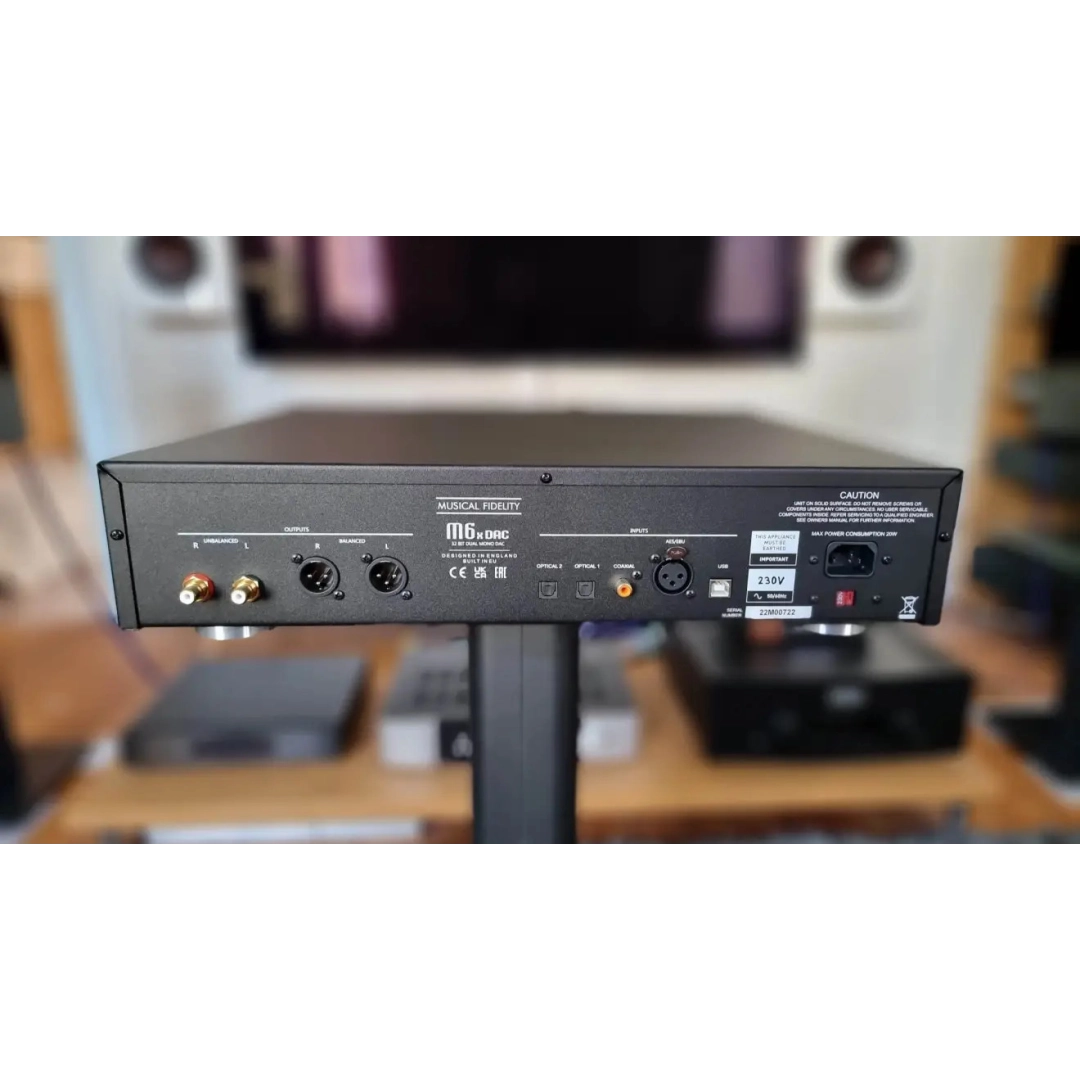

Аналогові виходи

• 1 пара лінійних виходів RCA з фіксованим/квадратним рівнем @ 2 В RMS при 0dBFS
• 1 пара лінійних виходів XLR з фіксованим/квадратним рівнем @ 4 В RMS при 0 дБФС
• Вихідний імпеданс: < 10 Ом
• 1 вихід для навушників 6,3 мм джек зі змінним струмом

Підсилювач для навушників

• Потужність: 1,5 Вт/канал на 32 Ом
• Вихідний імпеданс: хв. рекомендований для навушників 16Ω
• THD: < 0,005% на частоті 1 кГц при 0dBFS
• Відношення сигнал/шум: >115 дБ "A" wtd
• Частотна характеристика: +0,1, -0,4 дБ від 20 Гц до 20 кГц

Загальні відомості

• Габарити (ШхГхД): 440 x 100 x 390 мм
• Основна напруга: 230В/115В Внутрішнє налаштування або 100В опціонально
• Макс. Споживання: 20 Вт, <0,5 Вт в режимі очікування
• Маса: 6,9 кг
