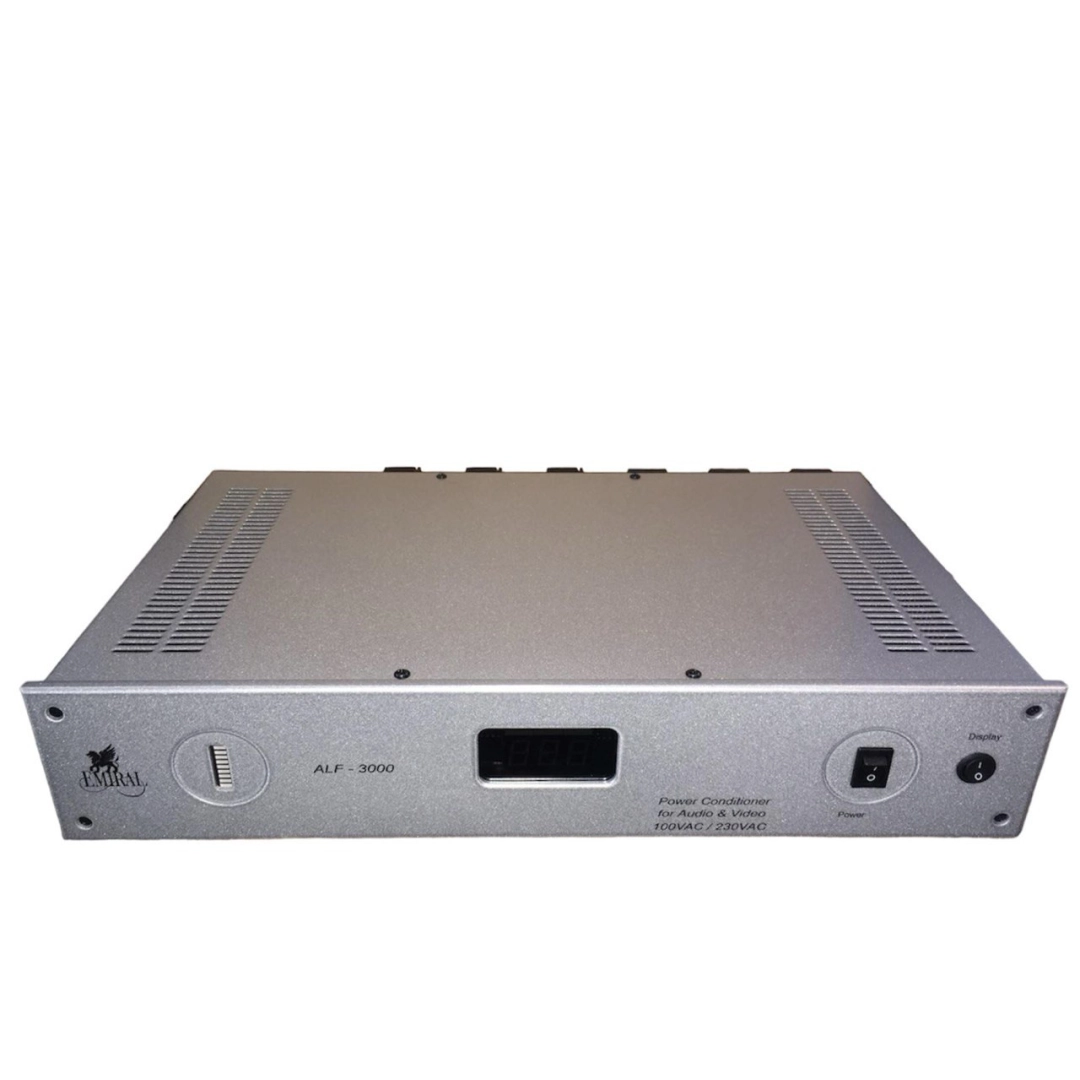

Мережевий стабілізатор Audiolot ALF-3000

Першою і необхідною умовою нормальної роботи будь-якої апаратури, що працює від мережі - є величина напруги живлення.

Знижене значення веде до втрати потужності, мимовільного відключення, а також до появи фону в акустиці через виходу з режиму стабілізаторів, що є в схемах приладів.

Підвищене значення напруги мережі спричиняє перегрів елементів апаратури і, як наслідок, підвищення ризику виходу їх з ладу.

Імпульсні джерела, що частіше застосовуються в Video-техніці, меншою мірою схильні до впливу нестабільності напруги, хоча краї допустимого робочого діапазону напруг завжди є екстремальними і для них.

Головним завданням, яке доводиться вирішувати кондиціонерам мережі серії ALF, є оптимізація (стабілізація) напруги живлення, фільтрація його LC-фільтром "грубою" очищення, а також захист (аварійне відключення) всієї апаратури, що підключається до розеток від підвищеної напруги.

Оскільки пропоновані прилади призначені для роботи з відео та звукотехнікою, вимоги до елементної бази та компонентів конструкцій висуваються найвищі.

Основним елементом мережевого кондиціонера є силовий автотрансформатор, потрібну обмотку якого автоматично "вибирає" мікроконтролер і підключає за допомогою потужних силових елементів (реле), і тим самим забезпечує сталість напруги живлення на вихідних розетках приладу. Тобто. незалежно від вхідної напруги (160-260), на виході мережевого кондиціонера буде підтримуватися напруга в межах 222-238 або 216-232 (залежить від застосовуваного контролера).

При досягненні Uвх більше 265В відбудеться аварійне відключення розеток, а прилад в режимі очікування вести контроль мережевої напруги і включиться, якщо Uвх менше 265В.

Вибір, як силові комутуючі елементи, електро-магнітних реле, обумовлений насамперед областю застосування самих кондиціонерів мережі - в побутовому AV-відтворюючому комплексі. Тобто, в даному класі приладів, механічний контакт реле з нульовим опором - єдина альтернатива всім потужним електронним компонентом (тіристори, симістори, транзистори), у разі, якщо необхідно не втратити мікро і макро динаміку в звуку.

Технічні характеристики Audiolot ALF-3000:

• Максимальна потужність 3,0 кВт
• ККД > 95%
• Діапазон стабілізації (U=225) 170-250
• Вихідна Напруга (U=225) 225 ±5%
• Робоча частота 50 Гц
• Кількість щаблів комутації трансформатора 10
• Крок щаблі комутації 10В
• Спрацювання захисту >270В

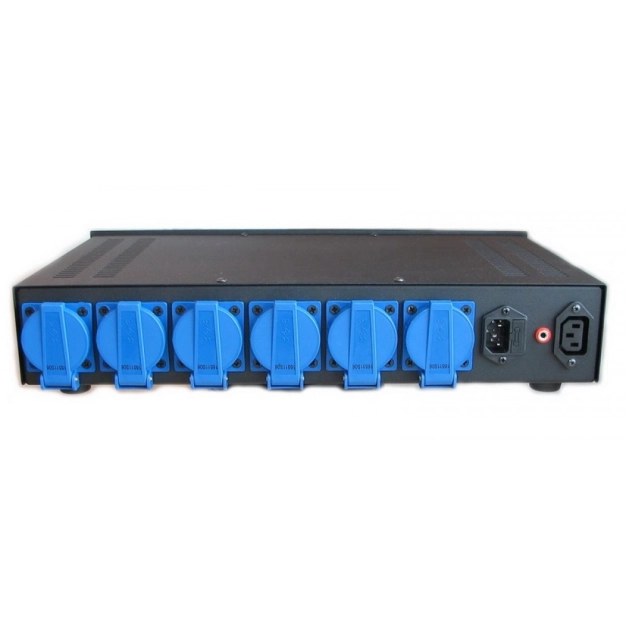

• Кількість розеток для підключення навантаження 6
• Колір – матовий чорний
• Розміри 88 х 430 х 270 мм

Шнур живлення у комплекті не йде.
