Джерело чистого живлення PS-1250 Accuphase

Чисті форми вихідного сигналу Процес формування форми сигналу
На малюнку 1 показано форму сигналу для потужності та її гармонік, що подаються в типовий будинок. Ці
Типові форми сигналів живлення спотворені та містять небажані гармоніки. Коли ці
коли ці гармоніки потрапляють в аудіообладнання, вони створюють перешкоди для аудіосигналів та
погіршують якість звуку. На малюнку 2 показано форму вихідного сигналу PS-1250 та його
гармоніки. Гармоніки третього порядку зменшено з -40 дБ до -80 дБ. Таким чином
PS-1250 значно знижує гармоніки у вихідних синусоїдах та мінімізує спотворення.

Три ступені усунення шуму
У PS-1250 реалізована триступенева система шумоподавлення. На першому етапі лінійний
мережевий фільтр видаляє шумові компоненти від цифрових пристроїв та іншого обладнання.
На другому етапі використовується екранований тороїдальний силовий трансформатор, який усуває
шуми загального режиму Третій ступінь складається з підсилювача корекції форми хвилі

Генератор опорних сигналів
Формування ідеальної форми сигналу вимагає високоточного опорного
форми хвилі. PS-1250 виявляє точку перетину нуля у джерелі живлення
генерує квадратну форму хвилі, яка потім проходить через двоступінчасту
смуговий фільтр і шестиступінчастий смуговий фільтр для генерує високоточну
опорну форму сигналу, вільну від гармонік.

Надійний каскад джерела живлення
PS-1250 оснащений потужним
джерело живлення, що складається з
великого екранованого тороїдального силового
трансформатора та двох великих фільтруючих
конденсаторів (48000 мкФ/100 В).

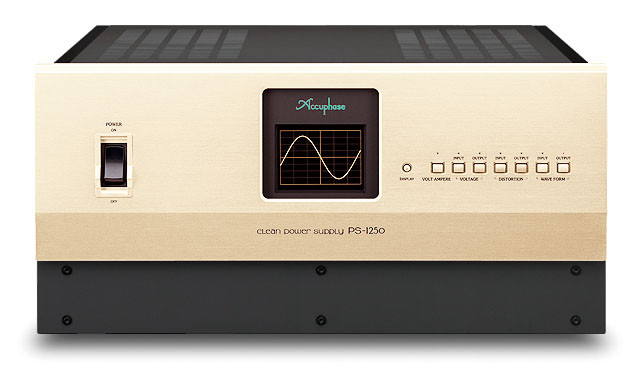

Елегантний зовнішній вигляд
Алюмінієві бічні панелі
мають глянсове оздоблення та
ідеально доповнюють
передню панель кольору шампанського
створюючи вишуканий вигляд, який
який органічно впишеться в
будь-якою аудіосистемою.

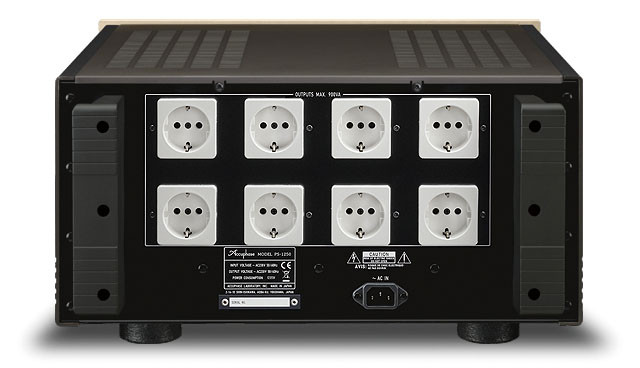

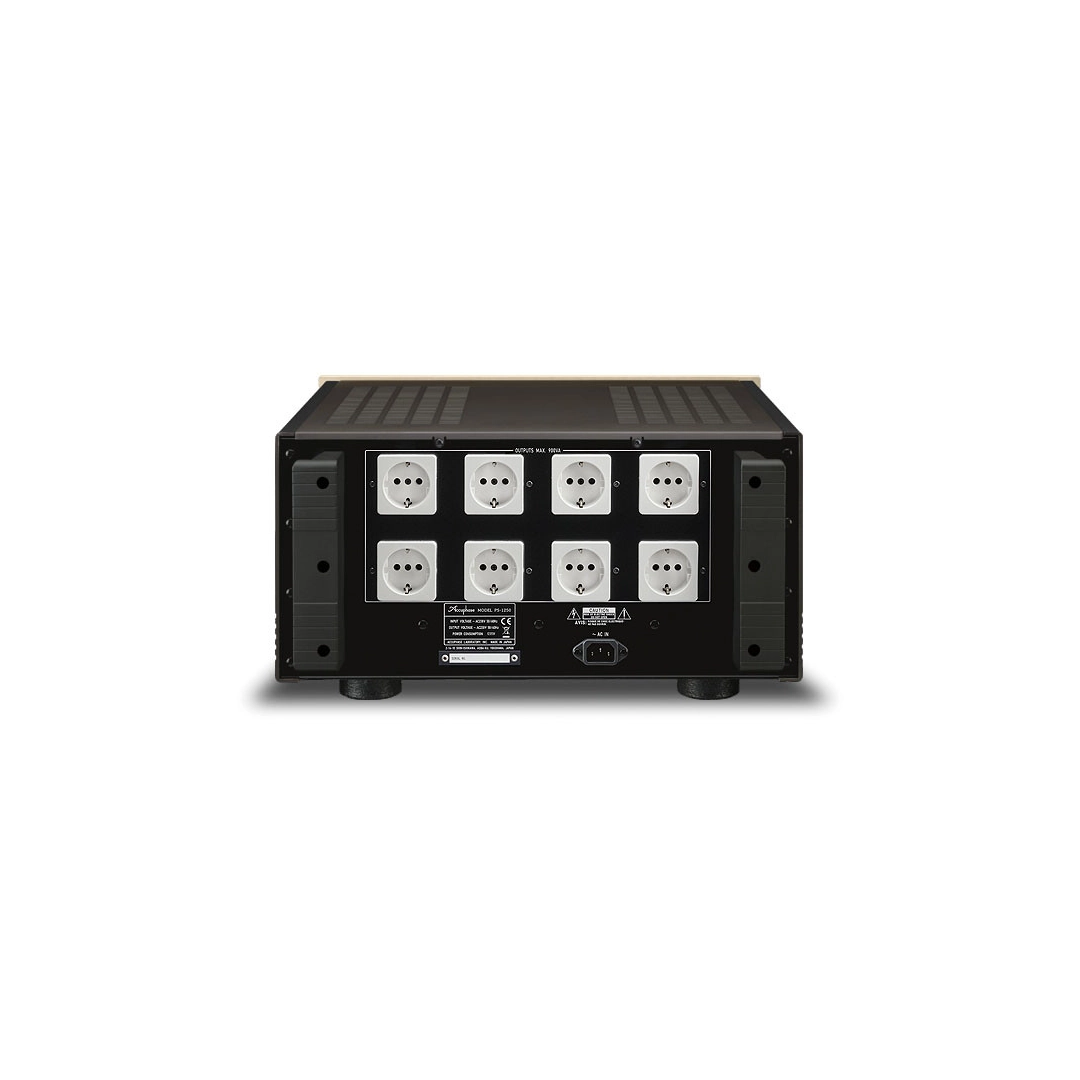

Кілька вихідних клем
PS-1250 оснащений кількома вихідними клемами для
для підключення багатьох компонентів аудіообладнання.

Хоча споживана потужність електрообладнання вказується у ВАТ (Вт), для визначення одиниць вимірювання використовується показник
VA (вольт-ампер) компонентів системи використовується для визначення того, які пристрої
можуть бути підключені до PS-1250. Співвідношення VA/W по-різному для кожної одиниці
електрообладнання, але зазвичай значення VA в 1,2-1,8 рази більше значення W.
Як перевірити
● Перемкніть режим відображення на дисплей VOLT-AMPERE і підключіть обладнання, переконавшись, що сумарна потужність не перевищує 900 ВА.
переконайтеся, що загальна потужність не перевищує 900 ВА.
● Світлодіод на селекторі блиматиме, якщо загальне значення перевищує 1 200 ВА. Від'єднуйте будь-яке
обладнання, поки індикатор не горітиме постійно.
● Оскільки рівень ВА інтегральних підсилювачів та підсилювачів потужності залежить від рівня гучності,
не перевищуйте 900 ВА при максимальному рівні гучності.

Характеристики:

• Відображення форми вхідного/вихідного сигналу
• Вимірювач вихідної потужності
• Вимірник вхідної/вихідної напруги
• Вимірювач вхідних/вихідних спотворень
• Величезна вихідна потужність
• Формування форми сигналу загальних гармонічних спотворень 0,08%
• Повноцінна корекція вихідної напруги
• Численні вихідні термінали
• Високочутлива схема захисту
• Великий високоефективний тороїдальний трансформатор
• Великі конденсатори, що фільтрують
