Фонокоректор Musical Fidelity M3x Vinyl Silver

Філософія дизайну
У M3x ViNYL, як і в його старшому браті M6x ViNYL, застосована повністю дискретна схемотехніка, що забезпечує кращі технічні характеристики та найкраще звучання. Він оснащений одним одностороннім входом та виходом. Але важливе питання: що такого особливого у дискретних схемах?

Незважаючи на те, що це найдешевший підсилювач Musical Fidelity, він втілює в собі наші головні цінності - незабарвлене, ненапружене звучання, видатні технічні характеристики та відмінне співвідношення ціни та якості.

Перевага дискретних схем
Дискретна схема складається з електронних компонентів, що є розрізненими, окремі пристрої, звані також дискретними компонентами. Це можуть бути як "пасивні" компоненти, такі як резистори, конденсатори та індуктори, так і "активні" компоненти, якими у нашому випадку є транзистори. Протилежністю такої схеми є інтегральна схема, сигнальної ланцюга якої використовуються операційні підсилювачі (ОУ).

У нашій галузі ми використовуємо спеціалізовані ОУ, створені для аудіо-додатків, які дозволяють виробляти дуже компактну та ефективну електроніку, а також економлять час інженерів-розробників. Однак незліченний годинник прослуховування та багаторічний досвід показали нам, що навіть найкращі ОУ не відрізняються нейтральністю, природністю, динамічністю та яскравістю - все це характеристики "звуку" Musical Fidelity. Тому ми знову відкрили для себе пристрасть до традиційних, дискретних конструкцій.

Якщо стандартні фонокоректори з інтегральними схемами складаються з декількох десятків або сотень компонентів, то в дискретних конструкціях, для порівняння, використовуються сотні або тисячі компонентів. Це подовжує процес проектування, але, на нашу думку, дозволяє досягти найкращого звучання за свої гроші.

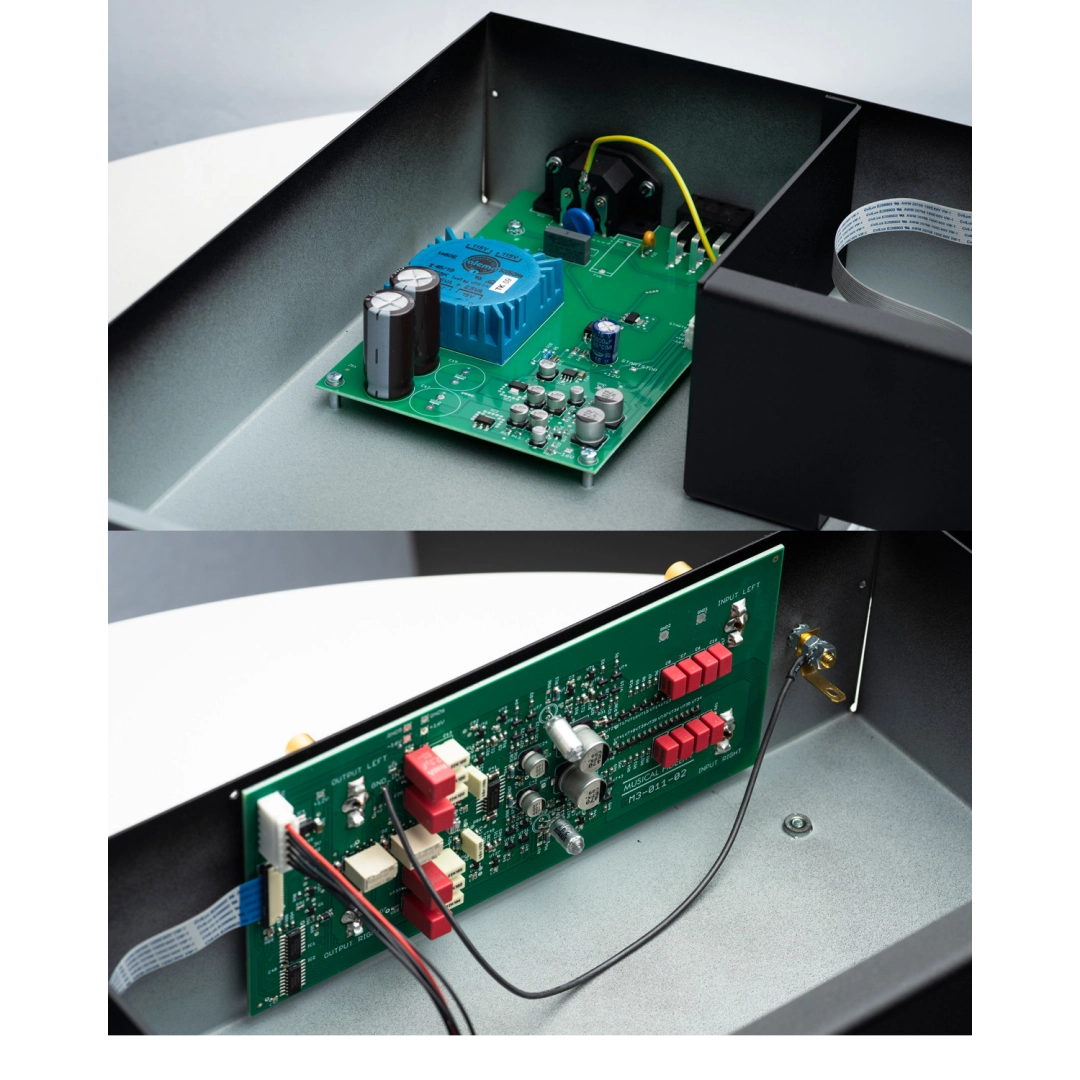

Тороїдальний силовий трансформатор
Спеціальний аудіотрансформатор з малим насиченням сердечника знижує рівень електромагнітного випромінювання, що вкрай важливо, оскільки інакше будь-який фонопідсилювач не зможе коректно працювати. Разом з відстанню між трансформатором та підсилювальною секцією та електромагнітним екрануванням ми створюємо неймовірно високе співвідношення сигнал/шум. Якщо ми працюємо з декількома сотнями мікровольт від фонокартриджа, все грає свою роль; кожен децибел співвідношення сигнал/шум має значення.

Вперше ми застосували наше нове фірмове рішення щодо блоку живлення, яке має нульове енергоспоживання у режимі очікування. Абсолютно нульове! Це суперекологічний продукт, і ми впевнені, що немає іншого продукту з подібною функцією екологічного режиму очікування.

Роздільний пасивний еквалайзер
У багатьох інших фонокаскадах використовується одна мережа еквалізації у глобальній петлі зворотного зв'язку. За допомогою еквалайзера посилений сигнал з виходу фонокоректора подається назад на його вхід. Це і є згадана раніше петля зворотного зв'язку, результати якої, як ви можете уявити, не відповідають високим стандартам філософії проектування Musical Fidelity. M3x ViNYL для кривої RIAA використовується роздільна пасивна еквалізація в окремих каскадах посилення без глобальних контурів негативного зворотного зв'язку. Це більш дорога розробка та реалізація, але забезпечує найточніше уявлення ідеальної кривої еквалайзера. Роздільна пасивна еквалізація забезпечує краще узгодження імпедансів та менше відхилення від ідеальної кривої RIAA.

Високотехнологічна механіка та електротехніка - ручне виробництво в ЄС
M3x ViNYL має сталеве шасі та товсту, важку алюмінієву передню панель, що забезпечує виняткову жорсткість усієї системи та водночас чудову ізоляцію від зовнішніх перешкод. Ключовим фактором, що дозволяє підтримувати співвідношення сигнал/шум на максимально можливому рівні, є величезна відстань між силовим трансформатором та підсилювальною секцією. Якість зовнішнього оздоблення корпусу, що не має собі рівних, а також електроніки всередині – все підключається вручну – підтримується найвищими виробничими стандартами, яких ми тепер домагаємось, повністю перевівши виробництво на виробництво в ЄС!

Короткий опис M3si

• Вхід MM та MC
• Точні варіанти завантаження для будь-якого картриджа
• Повністю дискретна конструкція друкованої плати
• Спеціальний тороїдальний трансформатор з низьким насиченням сердечника, розроблений спеціально для фонокаскаду
• Екологічність - абсолютно нульове енергоспоживання в режимі очікування
• Роздільний пасивний еквалайзер RIAA та DECCA
• Тяжка алюмінієва передня панель зі сталевим шасі
• Мінімальні електромагнітні перешкоди від джерела живлення до фонокоректора
• Велика конструкція шасі дозволяє збільшити відстань між силовим трансформатором та підсилювальною секцією.
• Зроблено в ЄС

Технічні характеристики:

Вхід MM

• Частотна характеристика: RIAA або RIAA/IEC ±0.2dB
• Вхідна чутливість: 5 мВ на вході для 500 мВ на виході (при 1 кГц)
• Вхідний імпеданс: 47KΩ
• Вхідна ємність: 50-400пФ на вибір
• Коефіцієнт посилення: 40 або 46 дБ із функцією +6 дБ
• THD+N: <0,028%
• Співвідношення сигнал/шум: 95 дБ
• Перехресні перешкоди: краще за 100 дБ

Вхід MC

• Частотна характеристика: RIAA або RIAA/IEC ±0,3 дБ
• Вхідна чутливість: 500 мкВ на вході для 500 мВ на виході (при 1 кГц)
• Вхідний імпеданс: від 25Ω до 1,2KΩ на вибір
• Коефіцієнт посилення: 60 або 66 дБ із функцією +6 дБ
• THD+N: <0,28%
• Співвідношення сигнал/шум: 80 дБ
• Перехресні перешкоди: краще 90 дБ

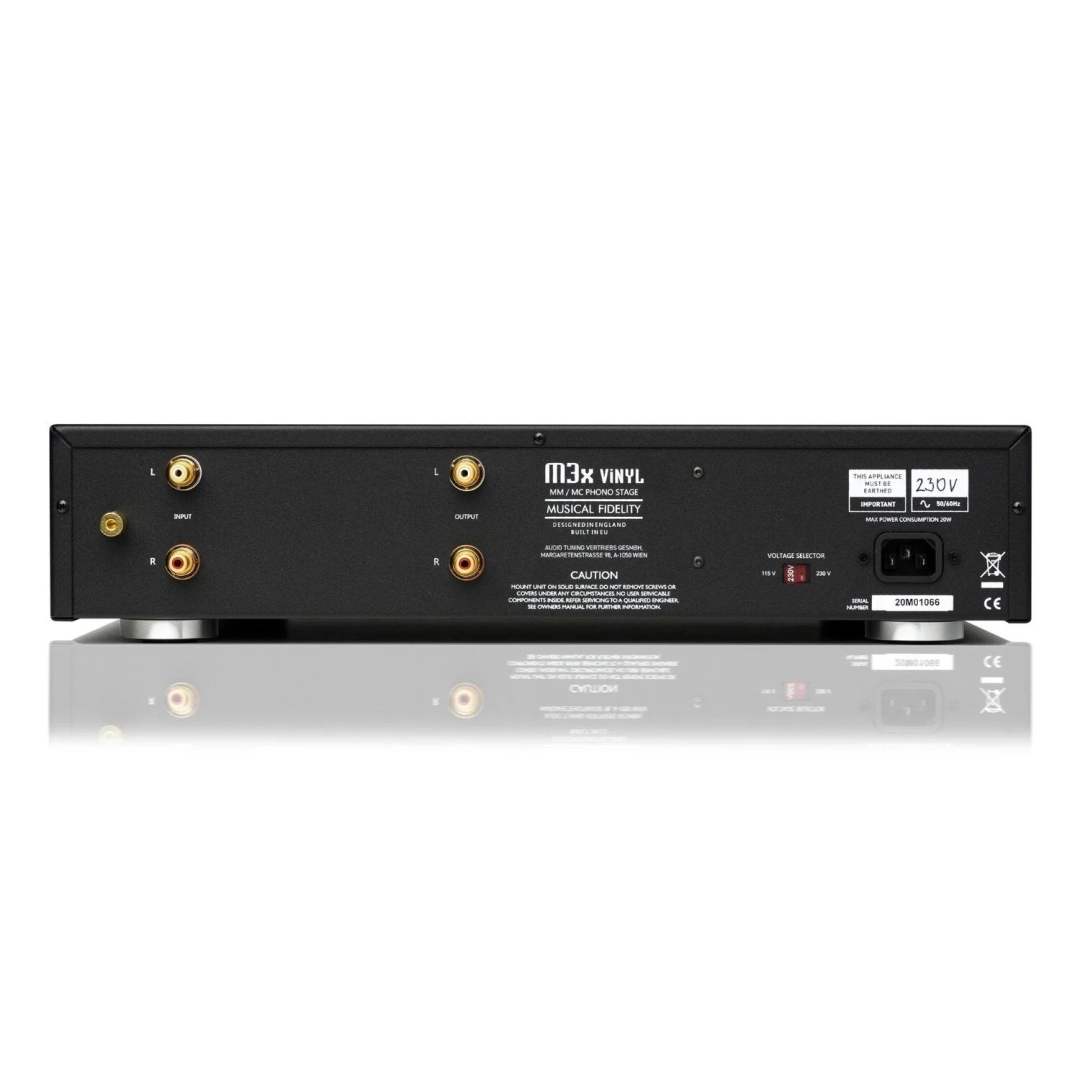

Вихід

• 1 пара RCA: лівий та правий 500 мВ ном 10 В макс.

Вхід

• 1 пара RCA

Вимоги до харчування

• Напруга мережі: 230/115 В; змінний струм 50/60 Гц.
• Потужність: не більше 20 Вт. 0 Вт в режимі очікування)

Маса та габарити

• Тільки пристрій без коробки: 6,59 кг
• У транспортній коробці та з аксесуарами: 10,15 кг
• Ш x В (включаючи ніжки) x Г (включаючи клеми): 440 x 105 x 390 мм

Стандартне приладдя

• Мережевий кабель: 10 ампер IEC
