Стерео-підсилювач (інтегральний) Musical Fidelity A1 Black

У Hi-Fi Musical Fidelity A1 став одним із найкласичніших дизайнів – Всередині та зовні. Вперше випущений у 1985 році, він швидко набув популярності як абсолютний звір, коли дійшов до роботи з одними з найскладніших динаміків того часу, хоча насправді це був інтегрований підсилювач із досить низькою потужністю. Але: все це було зроблено в чистому класі А з прекрасною та майстерно розробленою дискретною симетричною топологією схеми та з використанням компонентів лише найвищої якості. A1 показав людям, що підсилювачі це щось більше, ніж просто висока потужність.

Завдяки величезному успіху, A1 пройшов через численні перевидання та нові версії протягом багатьох років.

У 2023 році, вперше з моменту першого випуску, ми фактично зберегли всі специфікації, зовнішній вигляд і схеми версії 1985 для тих, хто пропустив це вперше. З оновленим трансформатором, джерелами живлення та сучасними компонентами з низьким рівнем шуму ми відродили формулу і з гордістю знову представляємо свіжий оригінал – через три десятиліття.

Технічна розмова

A1 побудований навколо повністю дискретної та симетричної топології класу A. Він здатний видавати 25 Вт чистої потужності класу А при навантаженні 8 Ом з максимальною потужністю 25 А. Хоча цифри тут можуть здатися досить низькими, здатність вихідного каскаду керувати складними динаміками сама по собі є маленьким дивом . Конструкція підсилювача має динамічний клас А, і якщо постійний струм класу А перевищений, він автоматично дозволить більше. Тому він плавно "ковзає" (НЕ "перемикається") в режим роботи класу B, тимчасово дозволяючи подальше споживання струму.

Джерело живлення

Новий A1 отримав оновлений трансформатор із загального (оригінал 1985 року) на більш ефективну «подвійну монороздільну рейку». Ступені підсилювача живляться від повністю незалежних лівого та правого джерел живлення для кращої обробки потужності та стереозображення, і кожен підсилювач потужності тепер має подвійну потужність живлення, що призводить до зменшення пульсацій та шуму.

Шум та тепловіддача трансформатора знижені завдяки кращій ефективності та оновленим компонентам. Основні джерела живлення фільтруються для кращого регулювання та зменшення стрибків увімкнення.

Попередній підсилювач

Схема попереднього підсилювача з низьким рівнем шуму така сама, як і в оригінальній конструкції 1985 року, і, як ми підкреслили вище, має значну перевагу від покращених, повністю згладжених та регульованих джерел живлення.

Серед помітних змін одне, що відразу впадає у вічі, це додавання нового «прямого» перемикача на етапі попереднього підсилювача. За допомогою цього перемикача можна повністю обійти блок підсилення перед регулятором гучності, внаслідок чого посилення зменшиться приблизно на 10 дБ. Ця функція виявляється особливо вигідною при роботі з сучасними або високопродуктивними цифровими джерелами, що дозволяє точно налаштувати діапазон вашого потенціометра гучності та підтримуючи чутливі динаміки.

Крім того, було зроблено помітне оновлення самого потенціометра гучності, який тепер замінено на потенціометр преміум-класу серії ALPS RK. Цей високоякісний компонент забезпечує чудову продуктивність та підвищену точність. Крім того, потенціометр тепер моторизований, що дає вам зручність регулювати гучність, не виходячи з дивана завдяки новому пульту дистанційного керування, що входить до комплекту.

Phono Stage

A1 використовує дискретний вхідний каскад струмового режиму найменшого посилення шуму картриджів MC і MM. Для подальшого посилення та вирівнювання RIAA використовується каскад перетворення струму в напругу з низьким рівнем шуму. Автоматичне узгодження вхідного опору для вибраного входу MC разом із збільшеним посиленням збільшує універсальність фонокасету A1.

Повернення справжньої класики Hi-Fi

A1 має один секрет. Цей секрет є простим: це створює музику. Він звучить солодко та плавно і створює чудову атмосферу навколо природних інструментів. Особливо в приміщеннях малого та середнього розміру, ретельно встановіть пару чудових двосмугових динаміків. Це не електростанція, але любителі музики цінуватимуть його можливості.

Це також не той продукт, який ви хочете приховати. Ідеальний приклад того, що форма слідує за функцією. Великі радіатори визначають зовнішній вигляд A1, але вони є важливими для його роботи. Воістину унікальний як зовні, так і всередині.

A1 має солодкий, теплий, насичений та хвилюючий звук. Жодної суворості. Без зерна. Просто чиста музика. Він не мажеться, і, незважаючи на меншу потужність, з легкістю запускає складні динаміки. Він залишається чистим до граничної потужності. Почути, що робить A1, означає почути, що має робити Hi-Fi: він створює музику, чисту та просту.

A1 через час - Поліпшення оригіналу

• Оновлений трансформатор для ефективніших обмоток «подвійної монороздільної шини».
• Високоякісний та оновлений потенціометр серії ALPS RK як регулятор гучності

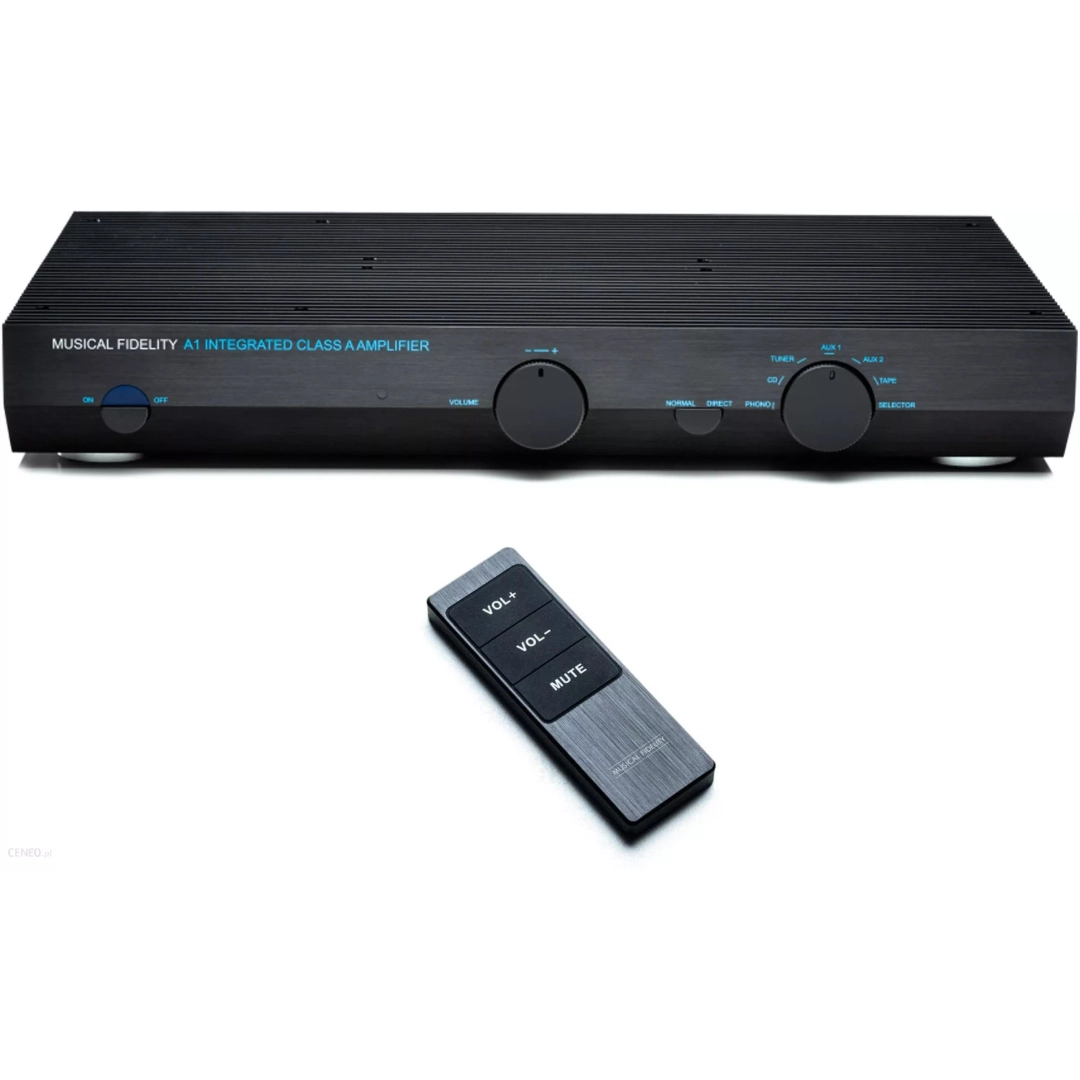

• Для гучності доданий ІЧ-пульт дистанційного керування
• Блок підсилення перед регулюванням гучності повністю пропускається за допомогою прямого перемикача (-10 дБ).
• Усі транзистори, включаючи вихідні пристрої, є ретельно відібраними сучасними еквівалентами.
• Усі конденсатори по дорозі сигналу є поліпропіленовими (ПП).
• Резистори – це сучасні малошумні металеві плівкові типи
• Обережність та увага, спрямовані на те, щоб не змінювати специфікації будь-яких компонентів у порівнянні з оригінальними, а оновлювати їх до сучасного еквівалента з тривалим терміном служби
• Компонування точно відповідає оригіналу у секціях схеми на друкованій платі
• Секції ланцюга краще викладені, зокрема окремі джерела живлення та підсилювачі потужності
• Фонокоректор і попередній підсилювач покращені для зменшення шуму та дзижчання

Коротко про A1

• 25 Вт чистої потужності класу А при 8 Ом
• Дискретна симетрична топологія
• Транзистори Planar Audio з максимальним вихідним струмом 25 А
• Динамічний клас A, плавно переходить (НЕ перемикається) до класу B, дозволяючи збільшити струм за необхідності
• Тому без проблем керує складаними колонками
• Оновлений трансформатор до обмоток «подвійної монороз'ємної шини».
• Повністю незалежні ліве та праве джерела живлення
• Кожен підсилювач потужності має подвійну потужність живлення
• Знижений шум трансформатора та тепловіддача
• Відфільтровано основні джерела
• Блок підсилення перед регулятором гучності повністю обійдеться за допомогою прямого перемикача
• Високоякісний та оновлений потенціометр серії ALPS RK
• Схема попереднього підсилювача JFET TL071 з низьким рівнем шуму
• Дискретний вхідний каскад MM/MC фононо в режимі струму
• Перетворювач струму в напругу з низьким рівнем шуму для подальшого посилення та вирівнювання RIAA
• Автоматичне узгодження вхідного опору (номінальний 1K) для MC разом із збільшеним посиленням
• Оригінальний (1985) зовнішній вигляд A1 та схеми із сучасними удосконаленнями
• Для гучності додано пульт дистанційного керування
• Сучасні оновлені малошумні компоненти

A1 – технічні характеристики

Підсилювач

• Потужність: 25 Вт на канал на 8 Ом
• Напруга: 42,5 вольт від піку до піку
• Струм: 25 А від піку до піку
• Коефіцієнт демпфування: 150
• Посилення (макс. гучність): 32 дБ (прямий режим), 42 дБ (звичайний режим)
• Пристрої виведення: 2 на канал
• Співвідношення сигнал/шум: 82 дБ
• Поділ каналів: 85 дБ
• АЧХ: + 0 - 1 дБ, від 10 Гц до 40 кГц
• Чуттєвість лінії: 300 мВ середньоквадратичне номінальне, 8 В середньоквадратичне значення макс
• Вхідний імпеданс лінійного рівня: 25 кОм
• Вихідний опір: 220 Ом
• Вихідний опір: 100 Ом

Підсилювач фону

• Звукова характеристика RIAA: +/- 1 дБ
• Чуттєвість ММ: 5 мВ номінальна
• Місткість / опір / посилення MM: 100 пФ / 50 кОм / 40 дБ
• ММ співвідношення сигнал/шум: 75 дБ
• Чутливість MC: 450 мкВ номінальна
• MC імпеданс/посилення: 1 кОм / 60 дБ
• Співвідношення сигнал/шум MC: 70 дБ

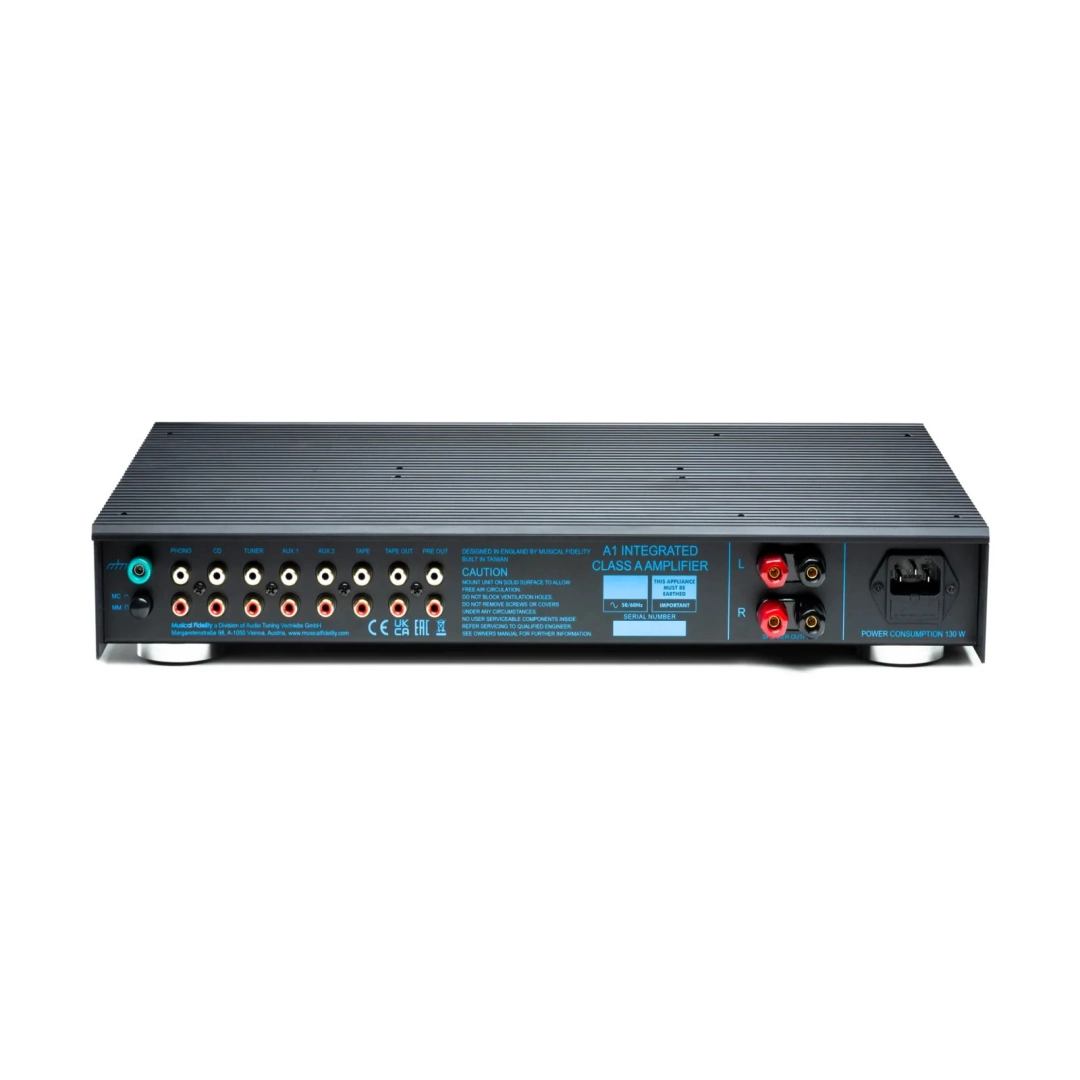

Вхідні дані

• 1x phono RCA MM/MC, 5x line RCA

Виходи

• 1 x лінійний рівень RCA fix TAPE OUT
• 1 x лінійний RCA вар. PRE OUT
• 1 x 4 мм банан/контакти SPEAKER OUT

Загальна інформація

• Розміри (ШxВxГ): 440 x 68,3 x 283,3 мм
• Основна напруга: 230 В/115 В внутрішня установка або 100 В опціонально
• Макс. Споживання: 130 Вт, 0 Вт в режимі очікування (=перемикач живлення ВИМКНЕНИЙ)
• Вага: 10,5 кг
