Мікрофонна радіосистема Audio-Technica ATW3212/C710

Опис радіосистеми Audio-Technica ATW3212/C710:

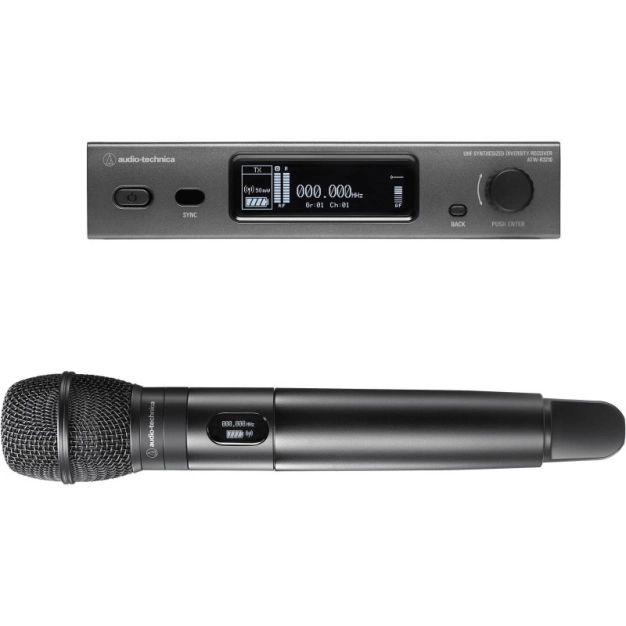

Audio-Technica ATW3212/C710 – це професійна бездротова вокальна мікрофонна радіосистема, до складу якої входять приймач ATW-R3210 та ручний передавач ATW-T3202, поєднаний із мікрофонним капсулем ATW-C710. Ця система призначена для реалізації бездротового підключення мікрофона на концертах, публічних виступах, розважальних заходах та інших інсталяціях. Система здатна озвучити частотний діапазон від 25 Гц до 16.7 кГц, а трансляція сигналу здійснюється в чотирьох РЧ-діапазонах UHF-спектру: DE2 (470.125 МГц – 529.975 МГц), EE1 (530 МГц – 589.975 МГц) ) та FG1 (650 МГц - 699.975 МГц). За ідеальних умов робочий діапазон у просторі може досягати 100 метрів, що дозволяє використовувати пристрої як у малих приміщеннях, наприклад у караоке-барах, так і в об'ємних залах клубів та спортивних комплексів.

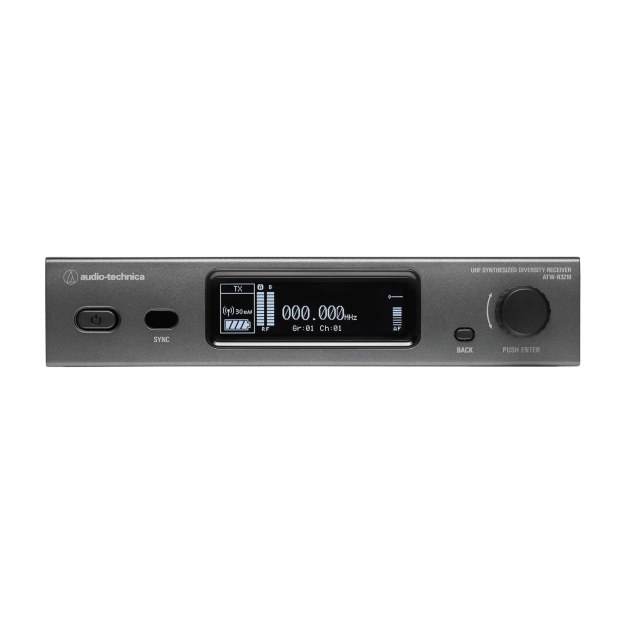

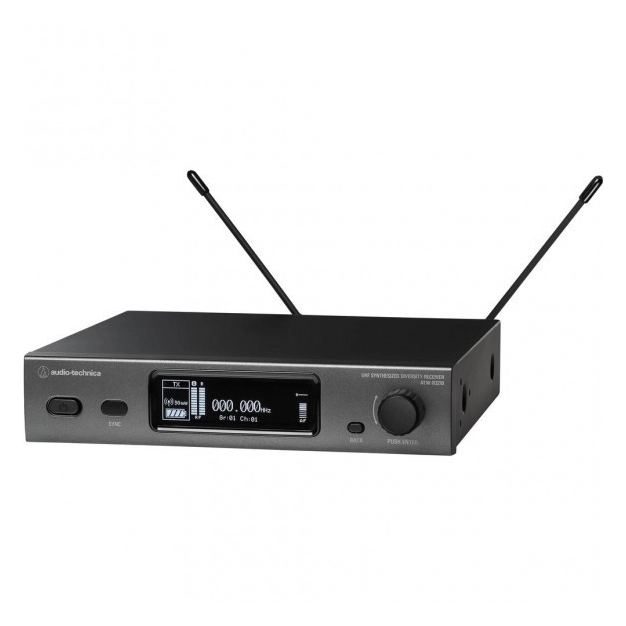

Приймач ATW-R3210 представлений у напіврічковому корпусі, завдяки чому його легко монтувати в рековий модуль та не займати у ньому все вільне місце. Для прийому сигналу використовуються дві антени, входи яких зроблено на роз'ємах BNC. Прилад пропонує до 40 сумісних каналів на одну групу, а також технологію True Diversity, яка відповідає за рознесення каналів, стабільність роботи та загальну якість звучання. Є РК-дисплей, на якому відображаються залишок заряду трансмітера, вибрана радіочастота та інші параметри. Для керування передбачено кілька клавіш, у тому числі Sync, за допомогою якого можна одним натисканням автоматично синхронізувати ресивер із трансмітером. Для підключення до акустичної системи, зовнішнього підсилювача або аудіоінтерфейсу є балансний і небалансний виходи, представлені роз'ємами XLR і 1/4" Jack TS відповідно. Присутній перемикач Ground/Lift, що служить для запобігання земляним петелям та позбавленню від небажаного фону. Харчування забезпечує адаптер DC.

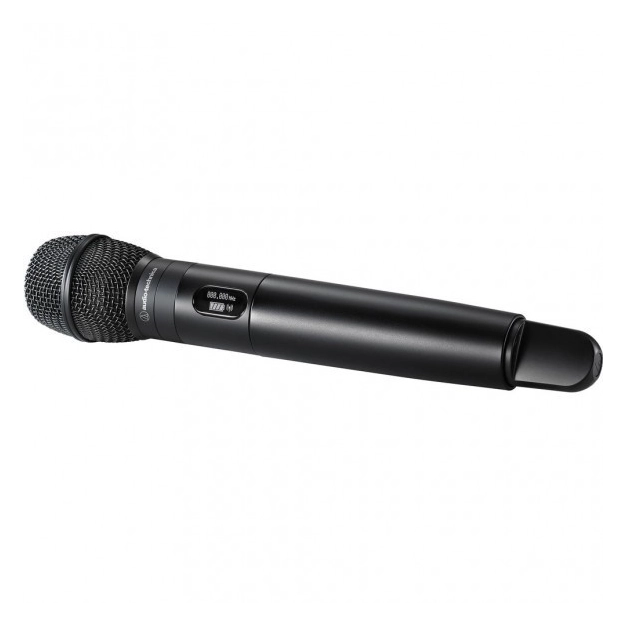

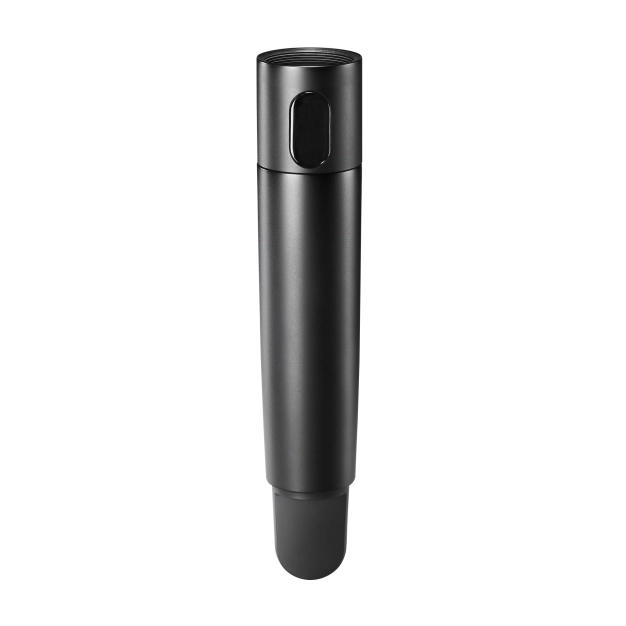

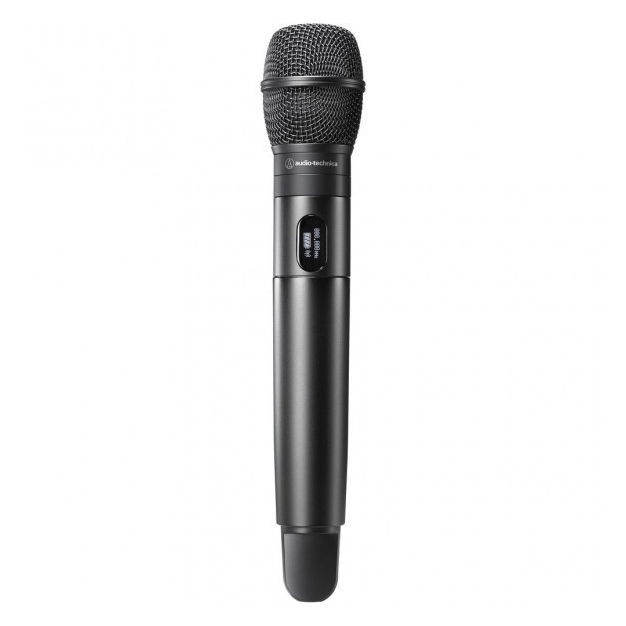

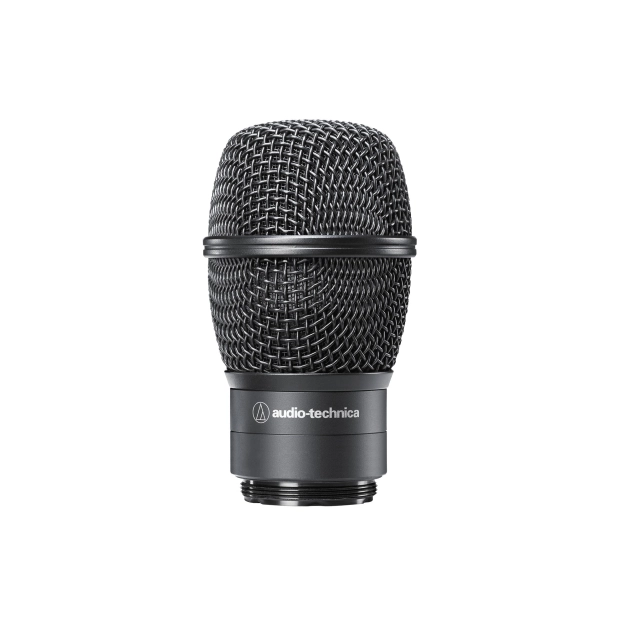

Ручний передавач ATW-T3202 поєднаний із конденсаторним мікрофонним капсулем ATW-C710 з кардіоїдною діаграмою спрямованості, що у сумі утворює повноцінний радіомікрофон. Конденсаторний тип призначений для захоплення голосу та інструментів зі зрозумілим природним звуком та мінімізації потенційних перешкод для сцени, телебачення, лекцій, презентацій. Капсуль можна замінити однією з наступних моделей, які купуються опціонально: ATW-C510, ATW-C4100, ATW-C6100, ATW-C3300 та ATW-C5400. Трансмітер має вихідну потужність, що перемикається, - 10 мВт або 30 мВт. Це дозволяє заощадити зарядку батарей під час використання радіосистеми в маленьких приміщеннях, де не потрібна висока потужність передачі аудіосигналу. Є РК-дисплей, що відображає рівень зарядки та вибрану частоту, кілька кнопок під кришкою, за допомогою яких можна змінювати налаштування та синхронізуватися з ресивером. Присутня НЧ-фільтр, що відключається, пригнічує частоти нижче 150 Гц, крутість зрізу - 6 дБ на октаву. Живлення походить від двох батарейок типу АА, це можуть бути алкалінові або NiMH-акумулятори. При низькій потужності час безперервної роботи досягатиме 9.5 годин, а за високої – 9 годин (при використанні NiMH-батарейок).

Audio-Technica ATW3212/C710 є радіосистемою для вокалістів, спікерів і провідних різних заходів. Пристрої з набору відрізняються вражаючою якістю складання, корпуси виконані із міцної сталі, що забезпечує надійний захист під час експлуатації. У комплекті постачаються два тримачі для мікрофона, кріплення до мікрофонної стійки з різьбленням 3/8" - 5/8", рекове кріплення, адаптер живлення та дві антени для ресівера.

Особливості радіосистеми Audio-Technica ATW3212/C710:

• Бездротова вокальна радіосистема
• У наборі приймач ATW-R3210 та ручний передавач ATW-T3202 з мікрофонним капсулем ATW-C710
• Трансляція сигналу в UHF-спектрі в 4 доступних РЧ-діапазонах
• До 40 сумісних каналів на одну групу
• 2 знімні антени, технологія рознесення каналів True Diversity
• Зона дії у просторі до 100 метрів за ідеальних умов
• Потужність передавача 10 мВт або 30 мВт
• Конденсаторний мікрофонний капсуль з кардіоїдною діаграмою спрямованості
• Живлення трансмітера від 2-х батарейок типу АА
• Ресивер у напіврічковому корпусі

Технічні характеристики мікрофонної радіосистеми Audio-Technica ATW3212/C710:

Технічні характеристики мікрофонної радіосистеми:

• Тип: мікрофонна радіосистема
• Тип підключення: бездротовий
• Діапазон робочих частот: DE2 (470.125 МГц – 529.975 МГц), EE1 (530 МГц – 589.975 МГц), EF1 (590 МГц – 649.975 МГц) та FG1 (650 МГц – 699.9)
• Мінімальний крок частот: 25 кГц
• Режим модуляції: FM
• Максимальне відхилення: ± 36 кГц (коеф. гармонік: 10%)
• Максимальна кількість каналів: до 40 каналів на групу
• Робочий діапазон: 100 м
• Динамічний діапазон: понад 115 дБ
• КНД: менше 1% (на частоті 1 кГц, девіація ± 17.5 кГц)
• Колір чорний

Технічні характеристики ресивера ATW-R3210:

• Принцип рознесеного прийому: True Diversity
• Пригнічення дзеркального каналу: 60 дБ (номінальне)
• Чутливість РЧ: 20 дБмкВ (на навантаженні 50 Ом)
• Співвідношення сигнал/шум: 60 дБА
• Максимальний вихідний рівень XLR збалансований: +14 дБВ
• Максимальний вихідний рівень 1/4" Jack TS несиметричний : +8 дБВ
• Вхідний опір: 50 Ом (антеня)
• Антенний вхід: 1 x BNC-типу
• Виходи: 1 x збалансований XLR, 1 x несиметричний 1/4" Jack TS
• Живлення антени: 12 У пост. струму, 160 мА (комбінована)
• Електроживлення (вхід): 100 - 240 В перем. струму (50/60 Гц)
• Електроживлення (вихід): 12 В пост. струму 1 А
• Діапазон робочих температур: -5 ºC до +45 ºC
• Розміри (Ш × Г × В): 210 мм x 191 мм x 43.4 мм
• Вага: 1.1 кг
• Аксесуари: дві гнучкі UHF антени, адаптер змінного струму (залежить від країни), адаптери для монтажу у стійку

Технічні характеристики поясного передавача ATW-T3202 з мікрофонним капсулем ATW-C710:

• Тип мікрофонного капсуля: конденсаторний
• Елемент мікрофона: замінний
• Діаграма спрямованості: кардіоїдна
• Частотна характеристика: 25 Гц – 16.7 кГц
• Вихідна потужність: висока 30 мВт, низька 10 мВт (переключається)
• Вихідний опір: 50 Ом
• НЧ-фільтр: 150 Гц (6 дБ/октава), що відключається
• Тип батареї: 2 x 1.5 В AA (не входить у комплект)
• Час роботи від батареї: до 9 годин (NiMH, 30 Вт), до 9.5 годин (NiMH, 10 Вт)
• Діапазон робочих температур: -5 ºC до +45 ºC
• Розміри без капсули (Д×d): 193 мм х 37 мм
• Розміри (Д×d): 271 мм х 50 мм
• Вага без капсули: 200 г
• Вага: 314 г
