Комутаційний блок Yamaha Ri8 - DE

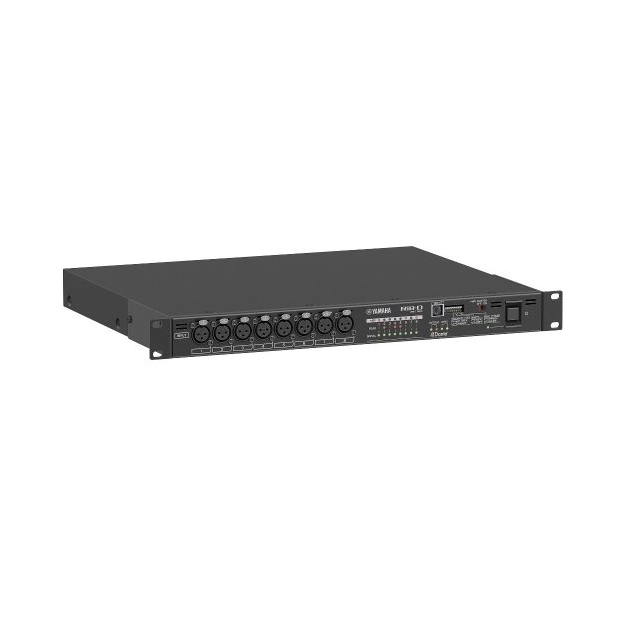

Комутаційний блок введення-виведення Yamaha Ri8-D E завдяки мережевому аудіо-протоколу Dante забезпечує виняткову гнучкість і свободу в налаштуванні та установці, що дозволяє передавати чистий, натуральний звук без спотворень від мікшерної консолі або інших компонентів системи. Один модуль Yamaha Ri8-D E має 8 аудіовходів.

Унікальна продуктивність для будь-якої системи. Однією з ключових переваг серії CL є “чисте музичне звучання” і, у свою чергу, комутаційні блоки серії R безкомпромісно відповідають цим стандартам якості. Конструкція, електрична схема, живлення, заземлення та всі складові були виконані з увагою до деталей та великою точністю. За її створення велике значення приділялося забезпеченню граничної продуктивності. На кожному етапі розробки здійснювався контроль якості звуку. Результатом цієї роботи став чистий музичний звук.

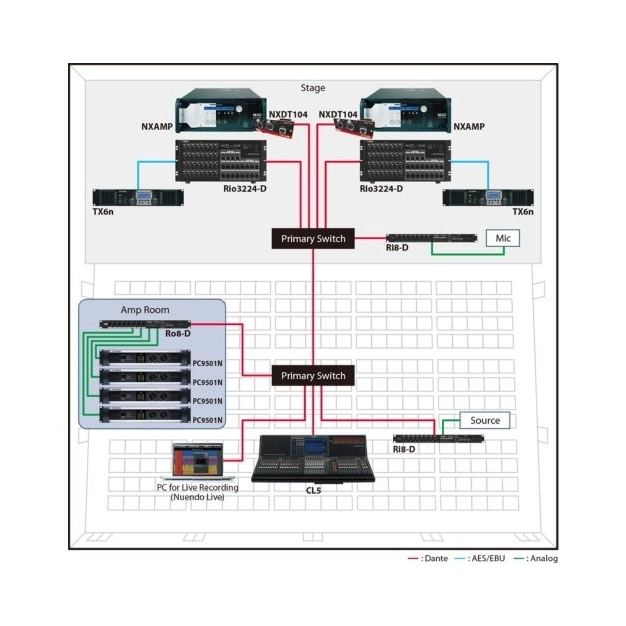

Мережевий протокол Dante забезпечує гнучкість та розширюваність при роботі з мережею. Мережевий аудіо-протокол Dante, розроблений компанією Audinate, забезпечує гнучкість і розширюваність системи. До будь-якої окремої консолі серії CL можна підключити до восьми рекових блоків входів/виходів, які можна розмістити там, де це необхідно. Можливість впровадження резервних ліній робить систему стійкою до технічних несправностей у кабелях чи інших компонентах мережі. Dante повністю підтримує мережеві конфігурації типу Daisy Chain без використання мережних комутаторів. Програмне забезпечення Dante Controller, встановлене на персональний комп'ютер, дозволяє налаштувати патчі мережних пристроїв.

Підтримка консолей серії CL та інших систем, що використовують аудіо-протокол Dante. Крім мікшерних консолей серії CL, рекові блоки серії R сумісні з іншим професійним звуковим обладнанням Yamaha. З встановленою картою розширення Dante-MY16-AUD Mini-YGDAI (від компанії Audinate), консолі M7CL, LS9, установка DME64N, що мікшує, та інше професійне звукове обладнання успішно працює з комутаційними блоками серії R в мережі Dante. Крім цього, підсилювачі Rio3224-D, Rio1608-D та Yamaha Ri8-D E можуть керуватися безпосередньо з M7CL, LS9 та інших сумісних консолей.

Автоматична гейн-компенсація у цифровому каскаді при налаштуванні аналогового каскаду (лише серії CL). Якщо кілька консолей підключено до одного блоку вводу/виводу, аналогове налаштування рівнів, яке виконує оператор на одній з консолей, може викликати небажані зміни гейну в інших консолях. Реалізована в консолях CL і рекових блоках серії R функція гейн-компенсації (Gain Compensation) дозволяє автоматично компенсувати налаштування гейна в цифровому каскаді, таким чином, щоб рівень сигналу, що надходить з блоку рекового входів/виходів залишився незмінним.

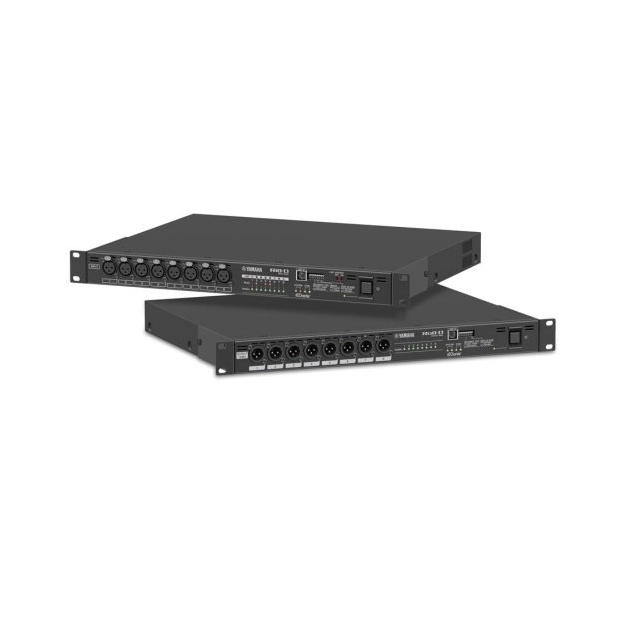

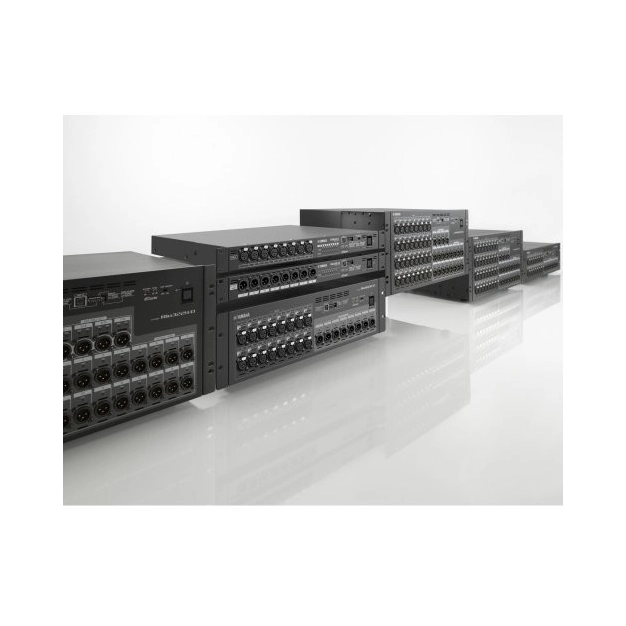

Чотири моделі, які відповідають будь-яким системним вимогам. Крім моделей Rio3224-D і Rio1608-D, випущених одночасно з консолями серії CL, в даний час доступні комутаційні блоки введення Yamaha Ri8-D E і виводу Ro8-D. Ці моделі доповнюють серію R із чотирьох моделей та відповідають її основній концепції «забезпечення необхідної кількості входів та виходів для будь-якої інсталяції». Yamaha Ri8-D E може бути використаний як портативний рековий пристрій введення, а Ro8-D як пристрій виведення, наприклад, розміщений в контрольній кімнаті. Можливості пристроїв серії R, об'єднаних у мережу, великі, що робить їх чудовим вибором для розгортання систем будь-якого розміру та складності.

Технічні характеристики:

• Тип пристрою: комутаційний блок
• Спосіб встановлення: поличковий, настільний
• Частота дискретизації зовнішня (44.1 кГц): + 4.1667%, + 0.1% - 0.1% - 4% (± 200 імпульсів за хвилину)
• Частота дискретизації зовнішня (48 кГц): + 4.1667%, + 0.1%, - 0.1%, - 4% (± 200 імпульсів за хвилину)
• Частота дискретизації зовнішня (88.2 кГц): + 4.1667%, + 0.1% - 0.1% - 4% (± 200 імпульсів за хвилину)
• Частота дискретизації зовнішня (96 кГц): + 4.1667%, + 0.1% - 0.1% - 4% (± 200 імпульсів за хвилину)
• Затримка сигналу: менше 3 мс від входу до виходу, підключення CL5 через Dante, що входять латентність Dante 0.25 мс (один канал), частота дискретизації 48 кГц
• Загальні гармонічні спотворення (при 20 Гц - 20 кГц + 4 дБн на 600 Ом, частота дискретизації 44.1 кГц, 48 кГц): менше 0.05%
• Загальні гармонічні спотворення (при 20 Гц - 40 кГц + 4 дБн на 600 Ом, частота дискретизації 88.2 кГц, 96 кГц): менше 0.05%
• Діапазон частот, що відтворюються (частота дискретизації 44.1 кГц, 48 кГц): 20 Гц - 20 кГц (+ 0.5/- 1.5 дБ), для вихідного сигналу +4 дБн на 1 кГц, від входу до виходу
• Діапазон частот, що відтворюються (частота дискретизації 88.2 кГц, 96 кГц): 20 Гц - 40 кГц (+ 0.5/- 1.5 дБ), для вихідного сигналу +4 дБн на 1 кГц, від входу до виходу
• Співвідношення сигнал/шум (еквівалентний вхідний шум, макс. вхідне посилення): - 128 дБ
• Співвідношення сигнал/шум (залишковий вихідний шум, ST master вимк.): - 88 дБ
• Динамічний діапазон (типовий, конвертер DA): 112 дБ
• Динамічний діапазон (типовий, від входу до виходу, хв. вхідне посилення): 108 дБ
• Перехресні перешкоди (сусідні канали входу/виходу, хв. вхідне посилення): - 100 дБ
• Аналогові входи: 1 - 8 INPUT (XLR, збаланс.)
• Посилення (для INPUT 1 - 8): + 66 дБ або - 6 дБ
• Фактичний опір навантаження (для INPUT 1 – 8): 7.5 кОм
• Для використання з номіналом (для INPUT 1 - 8): 50 Ом - 600 Ом (мікрофони) та 600 Ом лін.
• Номінальний вхідний рівень (для INPUT 1 - 8): - 62 дБн (0.616 мВ) або + 10 дБн (2.45 В)
• Максимальний вхідний рівень (для INPUT 1 - 8): - 42 дБн (6.16 В) або + 30 дБн (24.5 В)
• Фантомне харчування: + 48 на пост. струму подається на роз'єм типу INPUT XLR через кожен окремий програмно керований перемикач

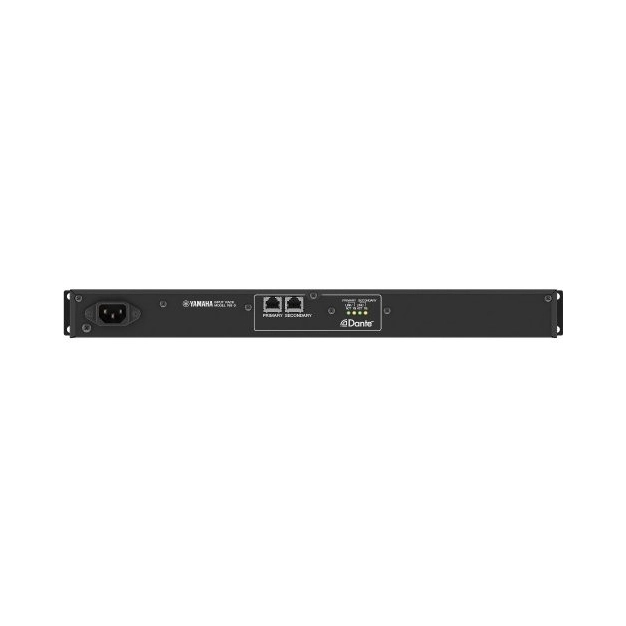

• Цифровий вхід/вихід: Primary/Secondary (RJ45, формат Dante, 24 біт/32 біт, 8ch)
• Вимоги до харчування (США/Канада): 120 В, 60 Гц
• Вимоги до харчування (Японія): 100 В, 50/60 Гц
• Вимоги до харчування (Китай): 110 В – 240 В, 50/60 Гц
• Вимоги до харчування (Корея): 220 В, 60 Гц
• Вимоги до харчування (інші): 110 В – 240 В, 50/60 Гц
• Потужність: 35 Вт
• Комплектація: комутаційний блок, шнур живлення, документація
• Діапазон робочої температури: від 0 ° C до + 40 ° C
• діапазон температури зберігання: від - 20 ° C до + 60 ° C
• Розміри (Ш x В x Г): 480 мм x 44 мм x 362 мм
• Вага: 4.5 кг
• Колір чорний
• Країна (головний офіс): Японія
