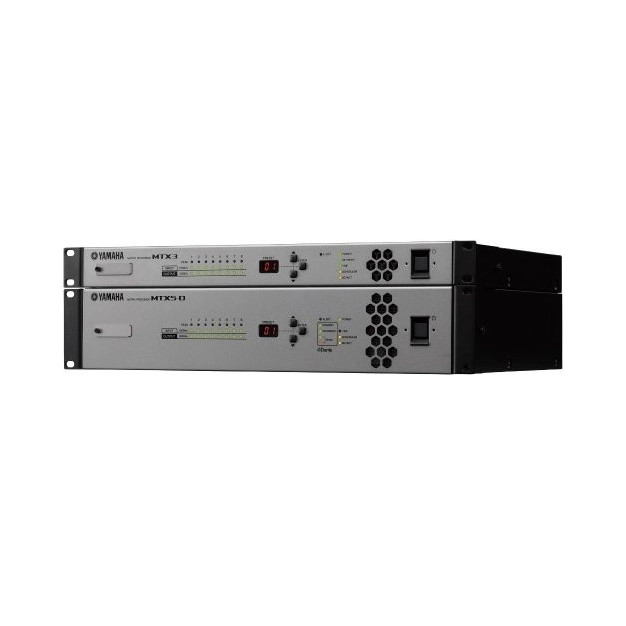

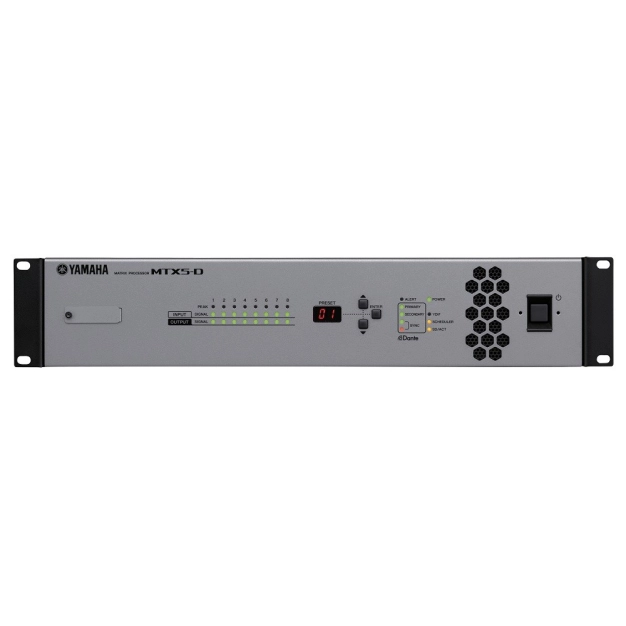

Матричний процесор Yamaha MTX5 - DB processor

Yamaha MTX5 – DB processor – це матричний мікшер/цифровий процесор, який оснащений 8 вхідними каналами mic/line та 8 вихідними аналоговими каналами. Користувачеві пропонується цілих 16 каналів прийому та передачі цифрових даних YDIF, 16 каналів прийому та передачі цифрових даних Dante. Є 1 слот для картки MY та слот для картки SD для відтворення музики.

Головним чином призначені для кількох точок розміщення комерційних інсталяцій матричні процесори серії MTX мають гнучкі функції обробки сигналу, необхідними для багатьох комерційних сфер і областей, наприклад, приміщень роздрібної торгівлі, ресторанів, барів або банкетних залів. Відповідаючи за основні процеси обробки даних у центрі вашої звукової системи, процесори MTX також дозволять вам конфігурувати, запрограмувати та керувати всією звуковою системою завдяки інтуїтивно зрозумілому інтерфейсу та програмному забезпеченню MTX Editor, що постачається в комплекті. Серія MTX складається з двох моделей, що відрізняються параметрами DSP та можливостями розширення, що дозволяє процесорам відповідати вимогам широкого діапазону комерційних сфер та областей.

Слот для відтворення картки пам'яті SD. Пристрої серії MTX мають конфігурацію входів/виходів, що ідеально підходить для широкого спектру областей застосування. Є 8 монофонічних входів (мікрофонні/лінійні), 2 стереофонічні входи (лінійні) та 16 цифрових входів для підключення через YDIF. На стороні виходів передбачено 8 монофонічних виходів лінійного рівня та 16 цифрових виходів для підключення через YDIF. Процесори MTX також мають слот для картки пам'яті SD для відтворення файлів формату MP3 або WAV, що зберігаються на ній. Функція планувальника подій Event Scheduler дозволяє відтворювати ці файли у вигляді музики, оголошень або звукової сигналізації (передзвону дзвонів) - і навіть запускати зовнішні пристрої через вихід GPI - у заданий час, а також викликати з пам'яті передустановки, що зберігаються в MTX.

Можливість простого нарощування системних входів та виходів. EXi8/Exo8 – це модулі розширення вхідних/вихідних каналів для пристроїв серії MTX/MRX. EXi8 перетворює аналоговий мікрофонний/лінійний сигнал і передає його MTX через YDIF-з'єднання розробки Yamaha. Передсилювачами для EXi8 можна дистанційно керувати з MTX/MRX Editor. EXo8 теж підключається до системи через YDIF і має 8 каналів цифро-аналогових перетворювачів, що перетворюють цифровий вихідний сигнал високоякісний аналоговий.

Цифрова мережева система MTX. Застосування в системах MTX мережевої взаємодії двох типів може суттєво зменшити вартість та час монтажу. Поєднання протоколу YDIF для коротких системних з'єднань та протоколу Dante для великих комплексів здатне значно збільшити гнучкість проектних рішень.

особливості:

1. Входи: 8 моно (мікрофонний/лінійний), 2 стерео (лінійних), 16 цифрових (через YDIF).
2. Виходи: 8 моно (лін.), 16 цифрових (через YDIF).
3. Можливість розширення входів та виходів, оснащених YDIF, за допомогою розширювачів Exi8/Exo8.
4. Вбудований мережевий порт Dante із 16 каналами вводу/виводу для великих систем.
5. Слот для карти MY забезпечує додаткову можливість розширення та сумісність з іншими аудіоформатами.
6. Слот картки пам'яті SD для відтворення файлів MP3/WAV, що зберігаються на картці пам'яті SD.
7. Функції для безпроблемної роботи: пригнічувач зворотного зв'язку, автоматичне регулювання посилення, пріоритетний дакер та автомікшер Dugan.
8. Два корисні цифрові процесори «Reverb» та «Echo» для розважальних програм.
9. Дистанційне керування гучністю та попередніми налаштуваннями кількох зон за допомогою настінних цифрових контролерів серії DCP.
10. Бездротовий DCP для iPhone та iPod touch можна безкоштовно завантажити у App Store.
11. Оснащений мережним портом та портами GPI, які забезпечують сумісність із контролерами сенсорної панелі, такими як AMX/Crestron.
12. Просте налаштування та керування параметрами за допомогою MTX Editor.

* Примітка: YDIF – це нещодавно розроблений формат цифрової передачі; власна унікальна технологія від компанії Yamaha, що забезпечує передачу 16-канального звуку та синхронізацію слів за стандартним кабелем CAT5 Ether.

Характеристики:

• Тип пристрою: матричний процесор
• Спосіб встановлення: смуговий, настільний
• Каналів мікшування: 16 моно + 3 стерео + 2 ефекти повернення + 8 прямих входів у матрицю; 16 моно
• Предустановка банку пам'яті: 50
• Функції вхідного каналу (моно): 3-х смуговий PEQ, Comp, Gate, Auto Gain Control, пригнічувач зворотного зв'язку (доступний у каналах 1-8), Dugan Automixer (доступний лише у каналах 1-8)
• Функції вхідного каналу (стерео): 3-х смуговий параметричний еквалайзер, компресія, автоматичне регулювання посилення
• Функції вихідного каналу: затримка у приміщенні, еквалайзер у приміщенні, процесор динаміка, X-Over (1- та 2-ходовий), затримка, 6-ти смуговий PEQ, лімітер
• Внутрішня обробка: пріоритетне приглушення, компенсатор навколишнього шуму
• Частотний діапазон: 20 Гц - 20 кГц (+ 0.5 дБ/- 1.5 дБ)
• Частота дискретизації: 48 кГц/44.1 кГц
• Затримка сигналу (AD-DA, 48 кГц): менше 3 мс
• Загальне гармонічне спотворення (+ 4 дБ, посилення: – 6 дБ, 48 кГц): 0.05%
• Загальне гармонічне спотворення (+ 4 дБ, посилення: + 66 дБ, 48 кГц): 0.1%
• Динамічний діапазон (типове посилення: -6 дБ): 107 дБ
• Перехресна перешкода (при 1 кГц): -100 дБ

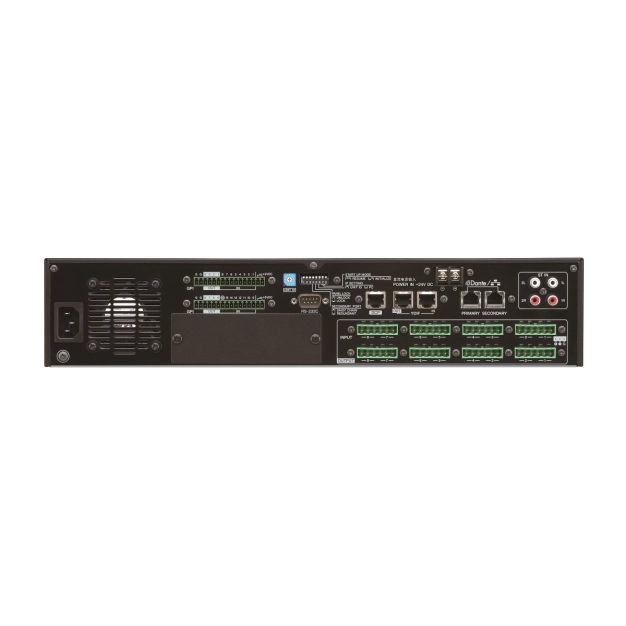

• Аналогові входи: 8 x входів INPUT (Euroblock, 5.08 мм, збаланс.), 2 x стерео входу ST IN (RCA, незбаланс.)
• Посилення INPUT входів: + 66 дБ або - 6 дБ
• Фактичний опір навантаження аналогових входів: 10 кОм
• Для використання з номіналом (для входів INPUT): 50 Ом - 600 Ом мікроф. або 600 Ом лін.
• Для використання з номіналом (для входів ST IN): 600 Ом лін.
• Номінальний вхідний рівень (для входів INPUT): - 62 дБн (0.616 мВ) або + 10 дБн (2.45 В)
• Номінальний вхідний рівень (для ST IN входів): - 10 дБн (316 мВ)
• Максимальний вхідний рівень (для входів INPUT): - 42 дБн (6.16 мВ) або + 30 дБн (24.5 В)
• Максимальний вхідний рівень (для входів ST IN): + 10 дБн (3.16 В)
• Аналогові виходи: 8 x виходів OUTPUT (Euroblock, 5.08 мм, збаланс.)
• Фактичний опір джерела для аналогових виходів: 75 Ом
• Для використання з номіналом (для аналогових виходів): 10 кОм лін.
• Номінальний вихідний рівень аналогових виходів: + 4 дБн (1.23 В)
• Максимальний вихідний рівень аналогових виходів: + 24 дБн (12.3 В)
• Цифрові входи/виходи: 16 x входів YDIF In (RJ45, RS-422), 16 x виходів YDIF Out (RJ45, RS-422), 16 IN/16 OUT Primary/Secondary (RJ45, Dante, 1000BASE-T)
• Керуючі входи/виходи: GPI 16 IN/8 OUT Euroblock, REMOTE D-sub 9 pin (Male), DCP RJ-45
• Комплектація: матричний процесор, шнур живлення, 16 x виделок Euroblock (3-х контактні, з виступами), 2 x штекери Euroblock (16-ти контактні), кабельні стяжки, керівництво
• Тепловіддача: трохи більше 55.9 ккал/ч
• Фантомне харчування: + 48 В
• Вимоги до харчування: 100 В – 240 В перем. струму, 50/60 Гц
• Потужність: 65 Вт
• Розміри (Ш x В x Г): 480 мм x 88 мм x 351 мм
• Вага: 6.3 кг
• Колір: сріблястий/чорний
• Країна (головний офіс): Японія
