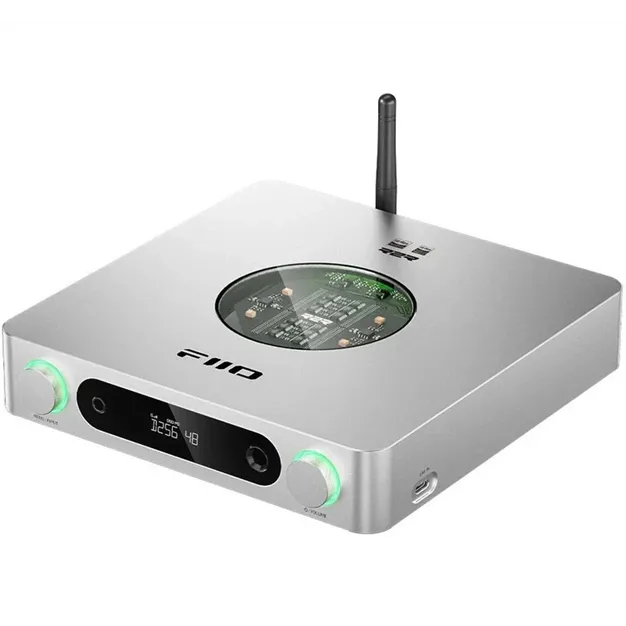

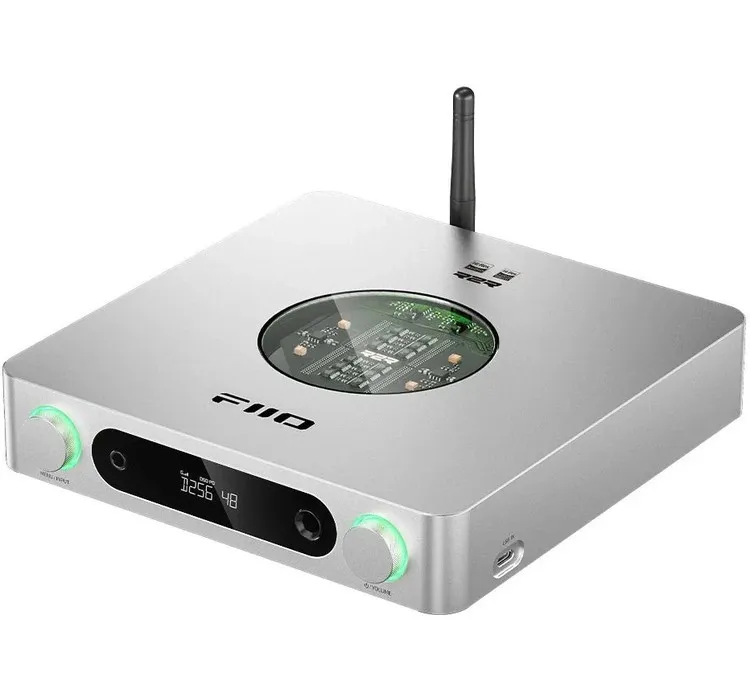

ЦАП із підсилювачем для навушників FiiO K13 R2R Silver

FiiO K13 R2R – стаціонарний ЦАП нового покоління з дискретною R2R-архітектурою

FiiO K13 R2R створений для любителів натурального та музичного звучання, характерного для класичних резистивних R2R-конвертерів. На відміну від традиційних дельта-сигма ЦАП, пристрій використовує повністю диференціальні 24-бітові резистивні матриці, що забезпечують природну передачу тембрів, точну мікродинаміку та плавну подачу музичного матеріалу.

Справжній балансовий R2R ЦАП

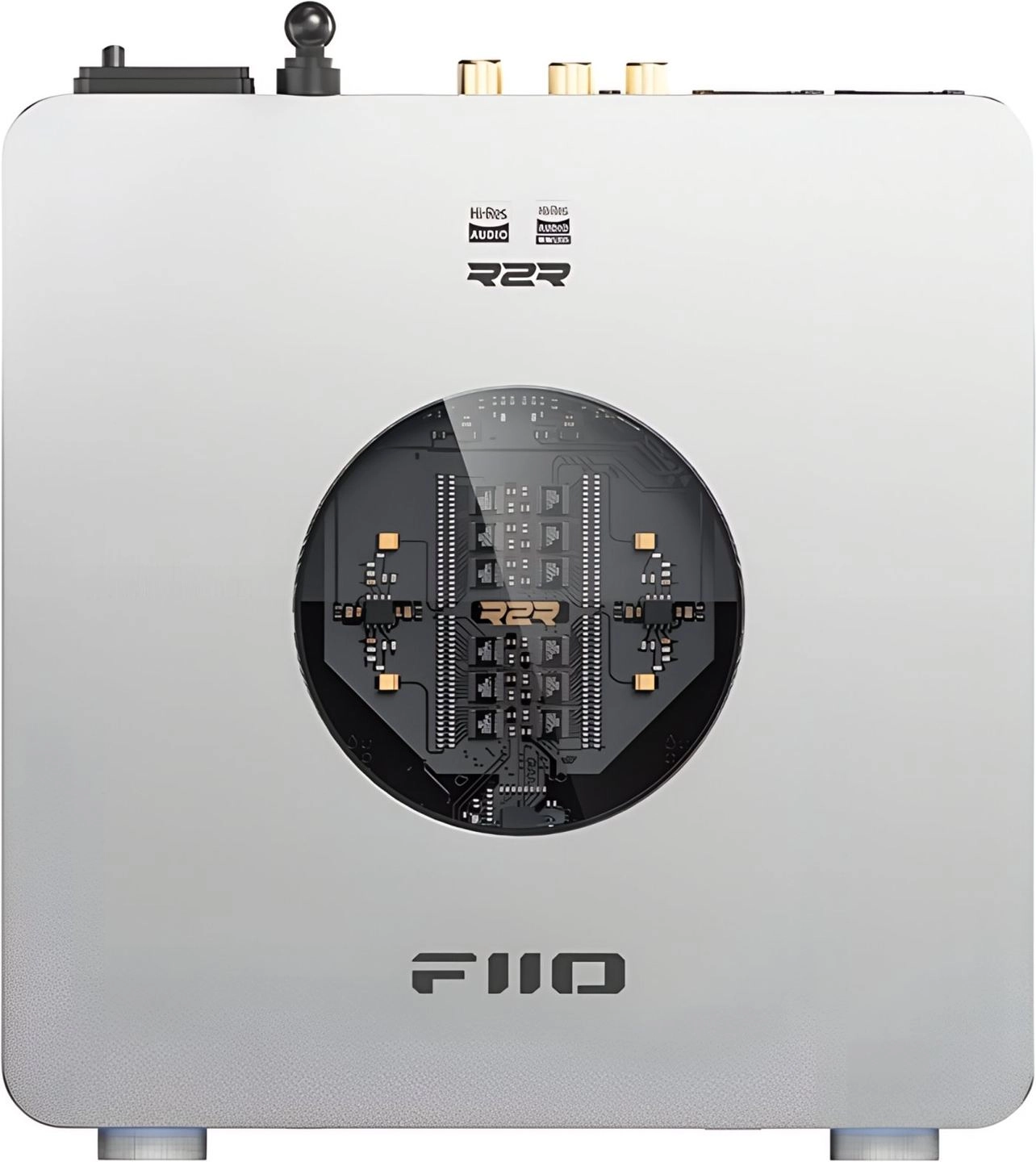

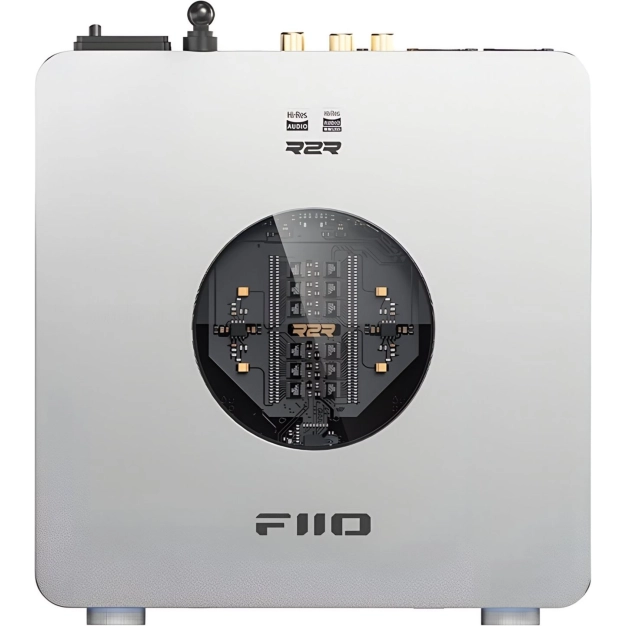

В основі пристрою знаходяться повністю дискретні резистивні R2R масиви, що працюють в балансній конфігурації. Таке рішення дозволяє досягти високої точності перетворення цифрового сигналу та характерної аналогової подачі, яку цінують шанувальники якісного Hi-Fi аудіо.

Для формування аналогового сигналу використовуються чотири операційні підсилювачі OPA1642, які відповідають за роботу R2R-конвертера та аналогового фільтра низьких частот.

Сучасна цифрова платформа

За обробку USB-аудіо відповідає високопродуктивний інтерфейс XMOS XU316, що забезпечує підтримку сучасних аудіоформатів високої роздільної здатності:

• PCM до 384 кГц/32 біт;
• DSD256 через USB;
• Коаксіальний вхід до 192 кГц/24 біт та DSD64;
• Оптичний вхід до 192 кГц/24 біт.

Управління пристроєм виконує сучасний контролер ESP32-S3, який забезпечує стабільну роботу всіх функцій та інтерфейсів.

Потужний підсилювач для будь-яких навушників

Підсилювальна секція побудована на поєднанні OPA1642 та двох спеціалізованих підсилювачів TPA6120A. Така конфігурація забезпечує високий запас потужності та контроль навіть над складними повнорозмірними навушниками.

• До 1220 мВт + 1220 мВт за 32 Ом через небалансний вихід;
• До 2400 мВт + 2400 мВт за 32 Ом через балансний вихід;
• До 600 мВт + 600 мВт за 300 Ом через балансний вихід;
• До 150 мВт + 150 мВт за 300 Ом через небалансний вихід.

Низький вихідний опір дозволяє використовувати як чутливі внутрішньоканальні моделі, так і вимогливі студійні та аудіофільські навушники.

Висока якість звучання

FiiO K13 R2R забезпечує широкий частотний діапазон до 80 кГц, високий показник відношення сигнал/шум та низький рівень власного шуму. Це дозволяє зберегти найдрібніші деталі запису та отримати чисте звучання навіть на високій гучності.

• Відношення сигнал/шум: ≥116 дБ (A-weighted);
• Рівень шуму: менше ніж 5 мкВ через небалансний вихід;
• рівень шуму: менше 8 мкВ через балансний вихід;
• КНІ + шум: близько 0,0173%.

Зручне підключення джерел

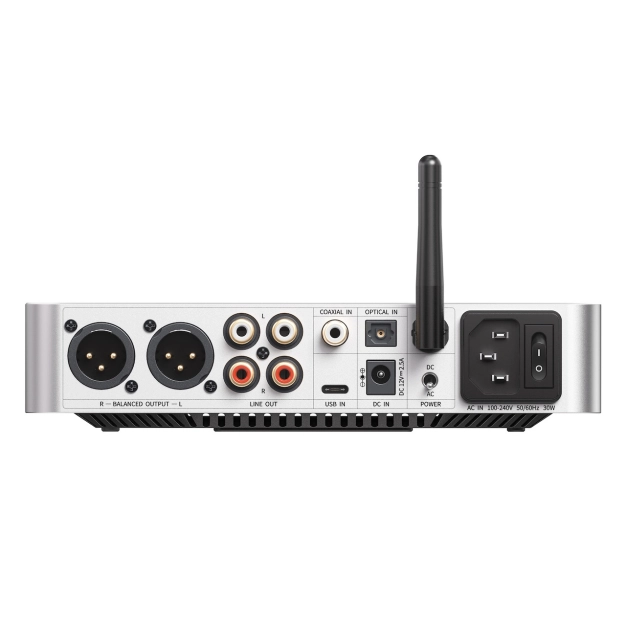

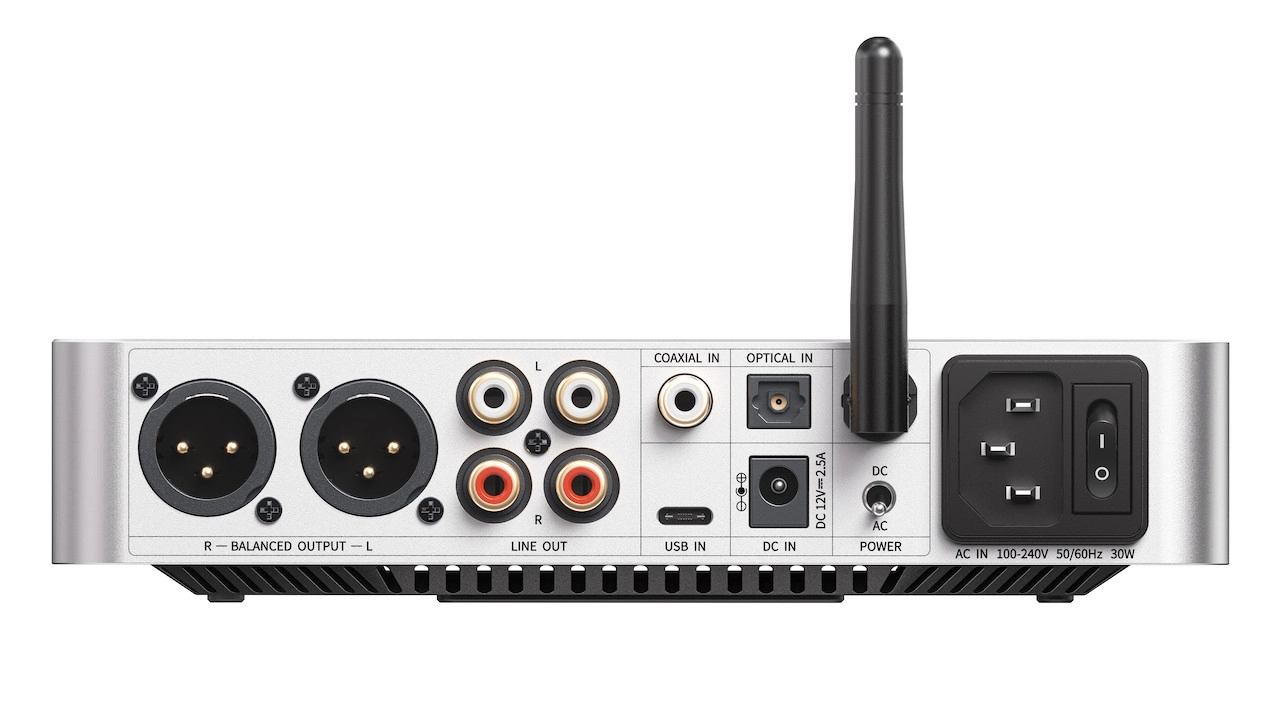

На корпусі передбачено різні цифрові інтерфейси для підключення комп'ютерів, стримерів, телевізорів, ігрових консолей та інших джерел сигналу:

• USB Type-C;
• Коаксіальний вхід;
• Оптичний вхід

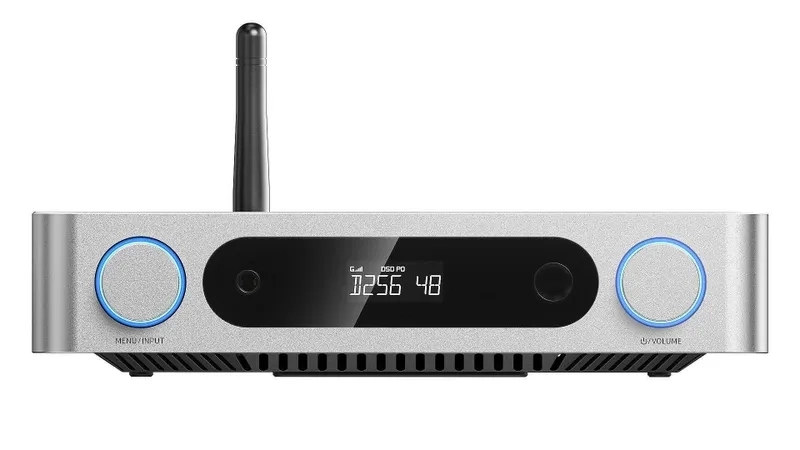

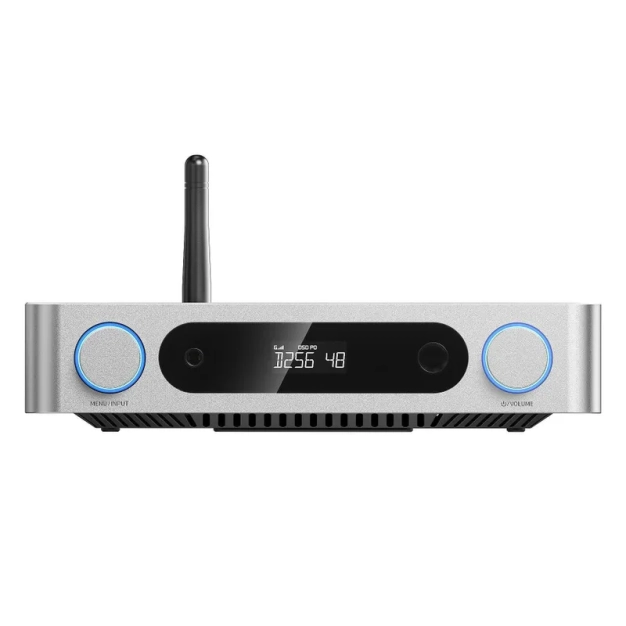

Інформація про поточний режим роботи відображається на вбудованому HD-дисплеї.

Корпус для настільної аудіосистеми

Компактний алюмінієвий корпус розміром 210×188×42 мм дозволяє зручно розмістити пристрій на робочому столі поряд з комп'ютером, аудіоплеєром або стрімером. Зовнішній блок живлення забезпечує стабільне живлення всіх аналогових та цифрових кіл.

Основні характеристики FiiO K13 R2R Silver

• Тип пристрою: стаціонарний ЦАП із підсилювачем для навушників;
• ЦАП: повністю диференціальні 24-бітові R2R резистивні матриці;
• USB-інтерфейс: XMOS XU316;
• Контролер: ESP32-S3;
• Регулятор гучності: NJW1195AV;
• Операційні підсилювачі R2R та LPF: OPA1642 ×4;
• Буфер лінійного виходу: LTA80922;
• Підсилювач для навушників: OPA1642×2+TPA6120A×2;
• USB: до 384 кГц/32 біт, DSD256;
• Коаксіальний вхід: до 192 кГц/24 біт, DSD64;
• Оптичний вхід: до 192 кГц/24 біт;
• Вихідна потужність (баланс): до 2400 мВт + 2400 мВт (32 Ом);
• Відношення сигнал/шум: ≥116 дБ;
• Частотний діапазон: 20 Гц – 80 кГц;
• Дисплей: HD LCD;
• Живлення: AC 100-240 В, 50/60 Гц; DC 12 В/2,5 А;
• Розміри: 210×188×42 мм;
• Вага: близько 980 г;
• Колір: Silver.
