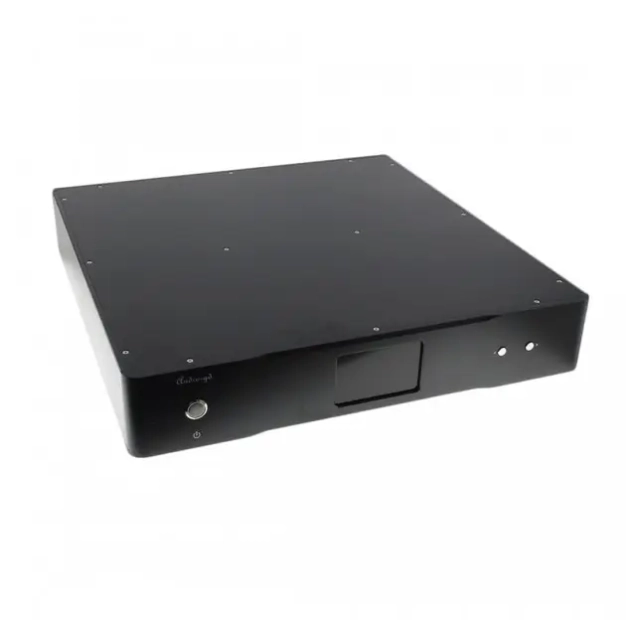

ЦАП Audio-GD R8 MK3 Black

Ця версія R-8 пройшла довгий період тестування, вимірювання, прослуховування та налаштування на всіх рівнях схеми. Вона використовує стабілізоване джерело живлення з дискретними сервоприводами для забезпечення якісного живлення, яке можна порівняти з живленням від батареї. Перетворювальний каскад використовує це стабілізоване джерело живлення, тоді як аналогові схеми використовують чисте джерело живлення класу А. Поліпшення та нові функції R-8 є такими:

• Дискретні компоненти інтегровані в балансну конструкцію: чотири набори дискретних, незалежних апаратних DSD-декодерів та вісім наборів дискретних R2R-модулів перетворення для створення збалансованого двоканального декодера push-pull. Рівень шуму можна порівняти з рівнем шуму батареї, без недоліків живлення від акумулятора.
• Можна активувати спеціальний режим, щоб насолодитися характерним звучанням вінілового плеєра.
• Схема цифроаналогового перетворення використовує FPGA (програмована вентильна матриця) та п'ять CPLD (програмовані логічні інтегровані схеми) для значного обмеження перешкод. FPGA працює паралельно. Передача сигналу I²S здійснюється послідовно. Така конструкція забезпечує більш швидку обробку сигналу та меншу чутливість до точності тактового генератора. Входи I²S організовані у два набори 32-бітових паралельних даних, а SPDIF – у два набори 24-бітових паралельних даних. Сигнали DSD організовані в два паралельні 64-бітові набори. Така конструкція забезпечує більш нейтральне та точне звучання з найкращою динамікою.
• Входи USB та HDMI обладнані незалежними ізоляторами та лінійними джерелами живлення для обмеження перешкод: USB використовує двонаправлений ізолятор, який посилає сигнал I²S на FPGA та отримує синхронний тактовий сигнал. Інтерфейс USB більше не використовує власний тактовий генератор, а для більш точної передачі та покращення якості звуку використовується синхросигнал.
• Два тактові генератори Accusilicon з частотами 90 і 98 МГц забезпечують ідеальну синхронізацію всього пристрою. Новий принцип управління тактовою частотою забезпечує найкращу стабільність для більшої прозорості.
• Сигнали DSD використовують тактовий асинхронний генератор для більшої точності.
• SPDIF підтримує відтворення DoP.

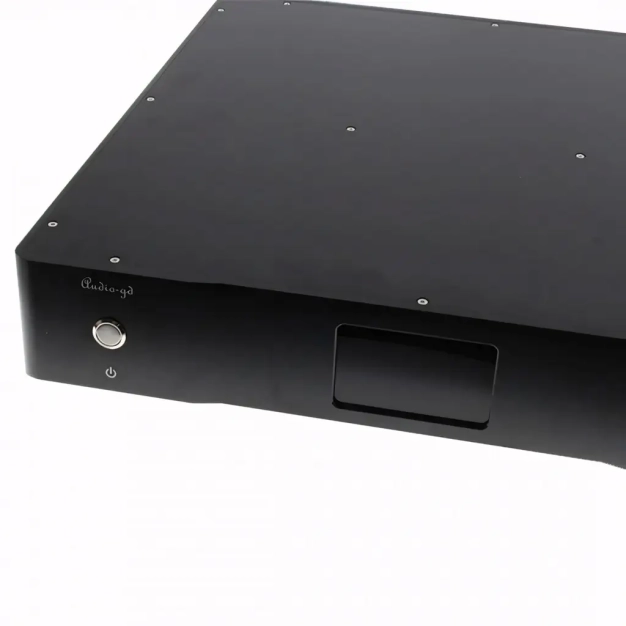

• Усі цифрові режими доступні та змінюються за допомогою кнопок на передній панелі.

Конструкція R2R

R-8 є ЦАП типу R2R, який став популярним завдяки своїм незаперечним звуковим якостям, особливо під час інтеграції з високоякісними пристроями. Існує кілька методів проектування ЦАП R2R, які впливають як на характеристики, так і складність конструкції, але Audio-GD, як завжди, вибирає найвищу якість.

Основні переваги дискретного каскадного ЦАП R2R:

• R2R не перетворює тактовий сигнал у вихідний
• R2R не чутливий до джиттера, на відміну від дельта-сигма ЦАПів
• R2R забезпечує більш точний вихідний сигнал, ніж дельта-сигма ЦАПи

Джіттер

Щоб повністю усунути вплив джиттера на вхідний сигнал R-8 MK3 використовує асинхронну систему тактової синхронізації. Ця система спочатку зчитує і зберігає дані вихідного сигналу оперативної пам'яті, ігноруючи тактовий сигнал, але в виході оперативної пам'яті використовує високоефективні осцилятори Accusilicon. Оскільки даним та тактовим сигналом управляє чіп FPGA, вплив джиттера незначний. Ключовим моментом цього способу передачі є цілісність даних для чистого, природного відтворення звуку.

Надшвидка обробка сигналів

Чіп FPGA - це програмований компонент, який зараз регулярно зустрічається у висококласних ЦАПах. Він дає змогу повністю контролювати внутрішнє обладнання за допомогою складного програмного забезпечення. Величезною перевагою використання FPGA є те, що його програмний рівень може бути легко оновлений для додавання нових функцій або покращення загальної ефективності пристрою. Це дозволяє модернізувати пристрій без необхідності заміни компонентів, які одночасно є високоефективним і гнучким рішенням.

FPGA та п'ять CPLD значною мірою відповідають за високу якість звуку, що забезпечує R8-8 MK2. Зокрема, вони відповідають за такі моменти:

• У FPGA інтегрований високопродуктивний демодулятор SPDIF
• Поєднання тактової системи та технології виведення даних FIFO для точної синхронізації та, таким чином, ефективного усунення джиттера
• Інтеграція фільтрів передискретизації 2x, 4x та 8x, цифрових фільтрів та 4 різних режимів NOS
• Режим, що дозволяє імітувати відтворення звуку вінілового плеєра

Дискретний аналоговий симетричний вихідний каскад

Аналоговий вихідний каскад підключений безпосередньо за модулями DA-7 без використання SMD-компонентів. Для посилення та обробки сигналу використовується високошвидкісний ACSS підсилювач. Підсилювач має негативний зворотний зв'язок. Вихідний буфер має несиметричну конструкцію на основі FET, де кожна група з'єднана паралельно до зниження вихідного опору. ЦАП має 4 АОП для забезпечення функції сервоприводу постійного струму і тому не вимагає роздільного конденсатора, щоб уникнути додаткового шуму або забарвлення звуку.

Якісні сполуки

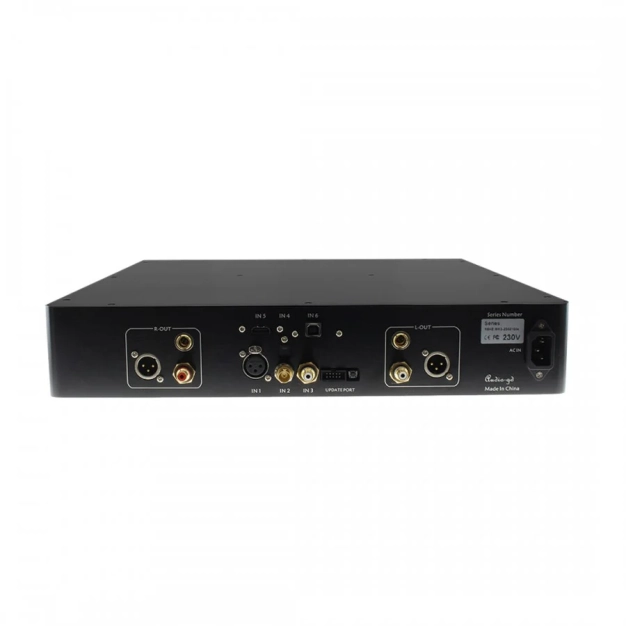

Як і багато інших продуктів Audio-GD, R-8 має USB-інтерфейс Amanero, що підтримує роздільну здатність PCM до 32 біт 384 кГц та DSD512. Пристрій має 5 входів: коаксіальний, оптичний, HDMI I²S, USB та XLR AES/EBU. Кожен вхід має інтерфейси адаптовані для забезпечення високої якості звуку. На виході R-8 має роз'єми XLR, RCA та ACSS.

ACSS

Audio-GD має свій фірмовий технологічний стандарт, який називається ACSS (Audio-GD Current System Signal). Завдяки досвіду та ноу-хау компанії ця технологія забезпечує менш яскраве, докладніше звучання та безпрецедентну нейтральність. Кожен технічний інженер бренду є не тільки досвідченим спеціалістом, але й таким же ентузіастом Hi-Fi та аудіо, як і ми з вами.

Потужний блок живлення

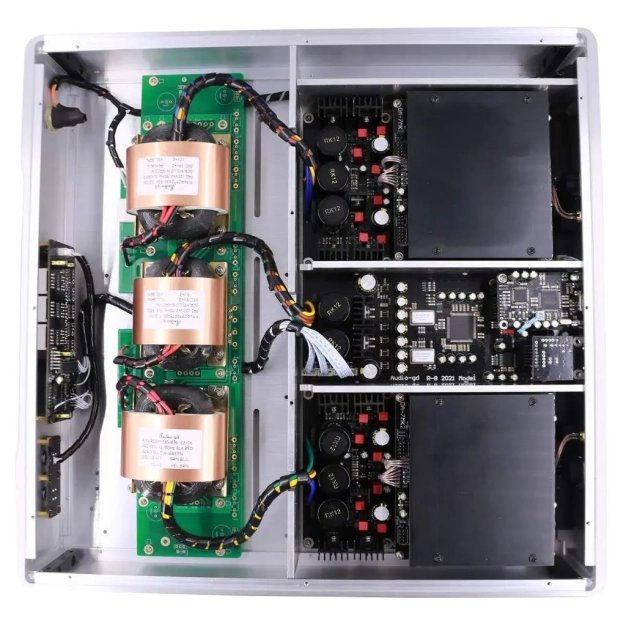

Особливо вражає каскад живлення R-8 MK3 з 3 високоефективними трансформаторами R-Core, загальною потужністю 135 Вт і більше 30000 мкФ конденсаторів, що забезпечують чистий і стабільний електричний сигнал. Живлення цифрових схем розподіляється за допомогою дев'яти високошвидкісних блоків живлення з низьким рівнем шуму. Для живлення аналогових ланцюгів вихідних підсилювачів використовують чотири групи чистих БП класу А.

Характеристики:

• Тип: цифро-аналоговий перетворювач
• Тип ЦАП: каскадний дискретний R-2R
• Входи:
  • USB: 1 х USB-B
  • I²S LVDS: 1 x HDMI
  • AES/EBU: 1 x XLR
  • SPDIF: 1 x RCA, 1 x Toslink
  • SPDIF або вхід зовнішнього головного тактового генератора: 1 x BNC
• Вхідна чутливість:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
  • HDMI I²S, USB: 3.3 В
• Виходи:
  • Небалансний: 1 х RCA
  • Балансні: 1 x XLR/1 x ACSS (mini-XLR, сумісність із Krell Cast)
• Характеристики аналогового вихідного тракту:
  • Частотний діапазон: 20 Гц – 20 кГц (±0.25 дБ)
  • Сигнал/шум: > 120 дБ
  • КНС + шум: < 0.1%
• Вихідний рівень:
  • RCA: 2.5 В
  • XLR: 5 В
  • ACSS: 2 мА + 2 мА
• Вихідний імпеданс: < 5 Ом (XLR, RCA)
• Підтримувана бітова глибина:
  • USB та I²S: 32 біти (PCM) / 1 біти (DSD)
  • SPDIF: 24 біт
• Частота дискретизації, що підтримується:
  • USB та I²S: 44.1 кГц - 384 кГц (PCM) / DSD512 (DSD)
  • Коаксіальний SPDIF: до 192 кГц (PCM)
  • Оптичний SPDIF: до 96 кГц (PCM)
• USB-сумісність: Windows, MacOS, Linux, iOS
• Потужність: 40 Вт.
• Розміри (Ш х В х Р): 430 x 80 x 445 мм
• Вага: 12 кг
