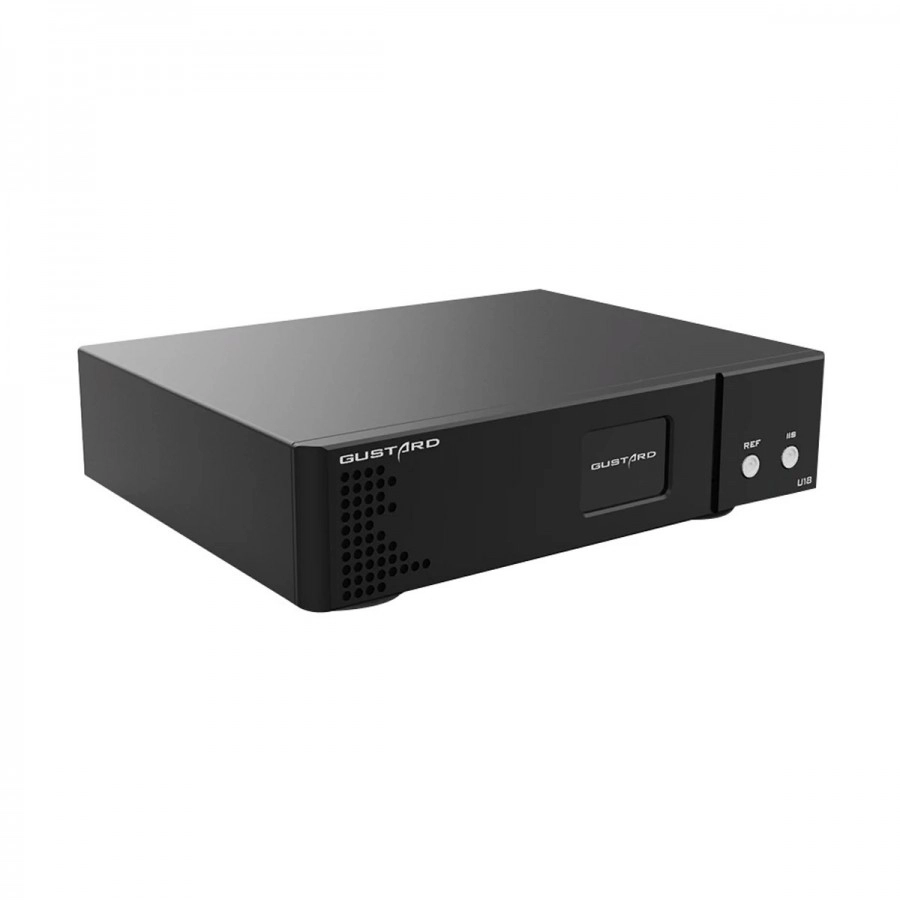

USB цифровий інтерфейс Gustard U18 Black

Максимально точна передача цифрового сигналу

Gustard U18 Black є USB-DDC (Digital Digital Converter), призначений для користувачів висококласних ЦАП, яким потрібна максимально якісна передача цифрового аудіосигналу. Пристрій приймає потік USB і виводить його через кілька професійних цифрових інтерфейсів з мінімальним рівнем джиттера.

Сучасний USB-інтерфейс XMOS

Основою пристрою є 16-ядерний контролер XMOS XU216 другого покоління, що забезпечує стабільну роботу із сучасними операційними системами та підтримку аудіо високої роздільної здатності. Завдяки високій обчислювальній потужності досягається надійна обробка цифрового сигналу навіть при відтворенні PCM 768 кГц і Native DSD512.

Високоточна система синхронізації

Для отримання максимально стабільного цифрового сигналу Gustard використовує два фемтосекундні генератори кварцових Accusilicon AS338 з рівнем джиттера близько 38 фс. Додатково застосовується фірмовий синтезатор тактової частоти Gustard K2 та надмалошумні лінійні стабілізатори LT3045, що суттєво знижує рівень фазових шумів.

Ефективне придушення джиттера

USB-сигнал повністю ізолюється високошвидкісним цифровим ізолятором, після чого відбувається обробка в CPLD Altera MAX II, де усувається залишковий джиттер і виконується точна синхронізація перед передачею на цифрові виходи.

Широкі можливості підключення

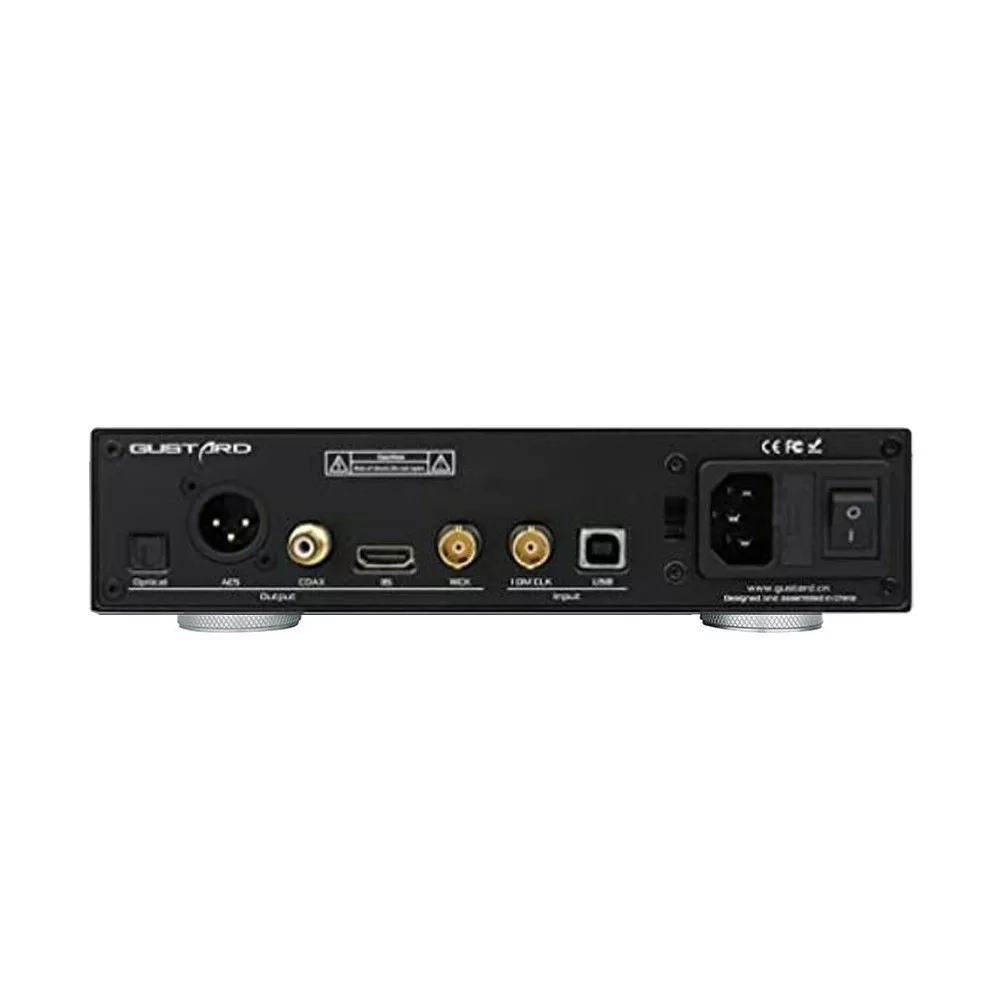

Gustard U18 оснащений цифровими виходами AES/EBU, Coaxial SPDIF, Optical Toslink та I2S через HDMI. Інтерфейс I2S підтримує чотири варіанти розпинування, що забезпечує сумісність із багатьма сучасними ЦАП різних виробників.

Також передбачено вхід зовнішнього майстер-клаку 10 MHz (BNC) та вихід Word Clock, що дозволяють інтегрувати пристрій у професійні цифрові аудіосистеми.

Лінійний блок живлення

Живлення пристрою побудоване на масивному тороїдальному трансформаторі з лінійною схемою стабілізації. Таке рішення забезпечує низький рівень шумів та стабільну роботу всіх цифрових вузлів.

Основні переваги

• USB-DDC високого класу для аудіофільських систем.
• 16-ядерний USB-контролер XMOS XU216.
• Повна гальванічна розв'язка USB.
• CPLD Altera MAX II для усунення джиттера.
• Два фемтосекундні генератори Accusilicon AS338.
• Фірмовий синтезатор тактової частоти Gustard K2.
• Лінійний блок живлення з тороїдальним трансформатором.
• Розпинування I2S HDMI, що настроюється.
• Підтримка зовнішнього майстер-клака 10 MHz.
• Підтримка PCM до 32 біт / 768 кГц та Native DSD512.

Технічні характеристики

• Тип пристрою: цифровий інтерфейс USB (DDC)
• USB-інтерфейс: XMOS XU216
• Вхід: USB-B, BNC 10 MHz Clock
• Виходи: I2S HDMI, AES/EBU, Coaxial SPDIF, Optical Toslink, Word Clock BNC
• PCM через I2S: до 32 біт/768 кГц
• Native DSD: до DSD512 (I2S)
• AES/Coaxial: PCM до 24 біт / 384 кГц, DoP DSD128
• Toslink: PCM до 24 біт/192 кГц, DoP DSD64
• Живлення: 115–230 В AC, 50/60 Гц
• Потужність: менше 10 Вт
• Габарити: 220×170×50 мм
• Вага: 1,87 кг
