Підсилювач для навушників Topping A30 Black

Topping A30 – це невеликий підсилювач для навушників/підсилювач, який порадує користувачів навушників та активних моніторів. Завдяки двом виходам для навушників з різним імпедансом, регульованим посиленням та різними профілями потужності (0/9/18 дБ) він може працювати з навушниками різного імпедансу.

Його підсилювальний тракт заснований на OPA1611 та OPA2134. Останнє може бути змінено завдяки знімній підставці, яка дозволяє користувачеві тестувати різні варіанти звуку, насолоджуючись точним, чистим звуком із великою звуковою сценою.

Схема посилення Topping A30 ґрунтується на мікросхемі TPA6120A2. Модель має архітектуру класу AB (зі струмом зворотного зв'язку), здатну працювати у широкій смузі частот із мінімальним рівнем шуму та великим динамічним діапазоном (126 дБ).

Кожен компонент, що використовується у посиленні, має свій власний радіатор, щоб запобігти перегріву та запобігти перешкодам у посиленні звуку.

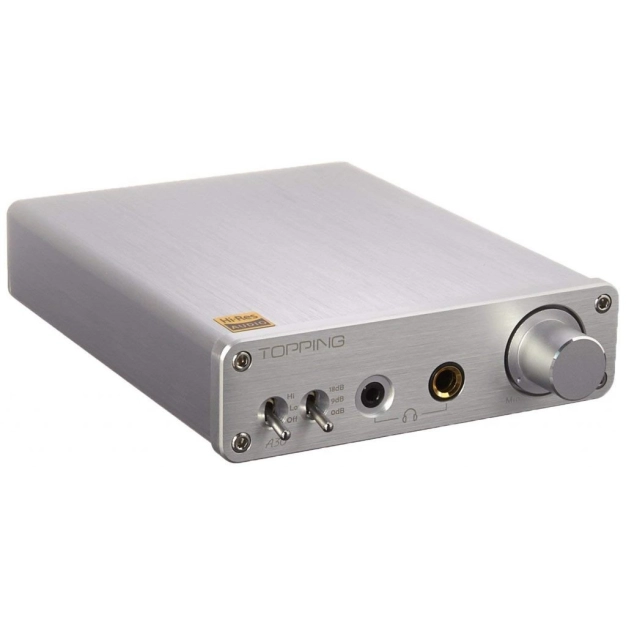

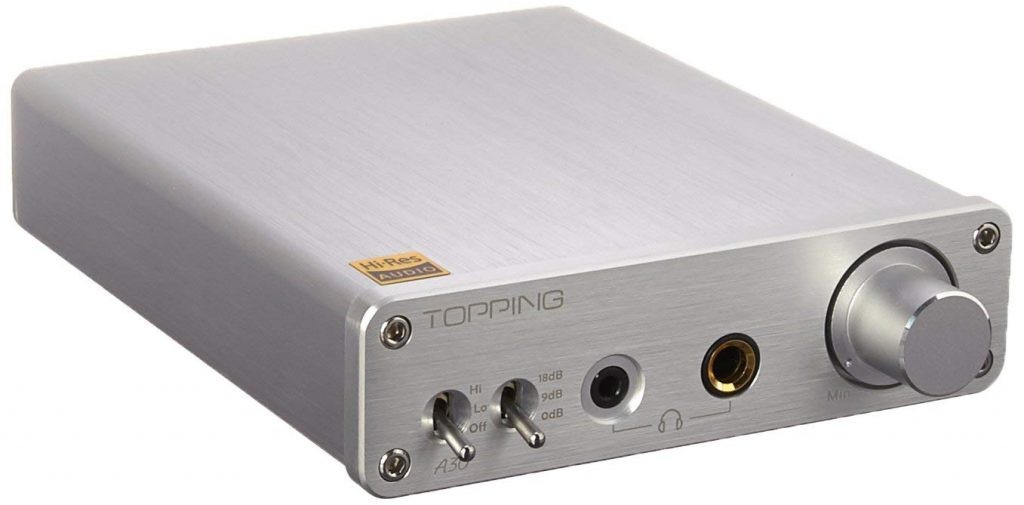

A30 має два окремі виходи на навушники. Один формат TRS 3,5 мм, а інший TRS 6,35 мм. Обидва виходи для навушників мають різний опір. Це дозволяє користувачу спробувати безліч моделей навушників з різними характеристиками, не наближаючись до меж якісного звуку.

Підсилювач також має два режими роботи (висока напруга / низька напруга на вхідному сигналі) і три варіанти посилення у висхідному напрямку. З цими опціями можна знайти найкращий компроміс для комфортної гучності прослуховування, правильного рівня посилення та низького спотворення.

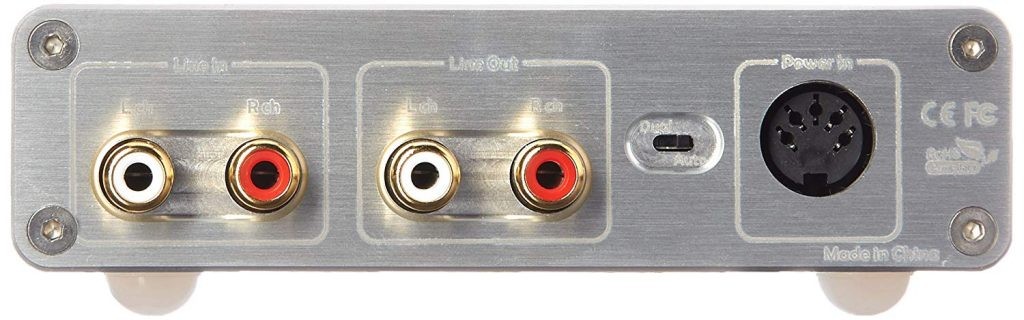

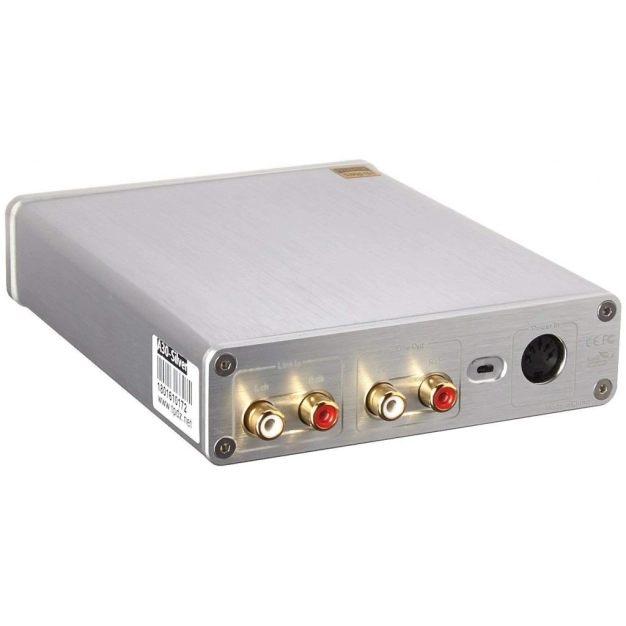

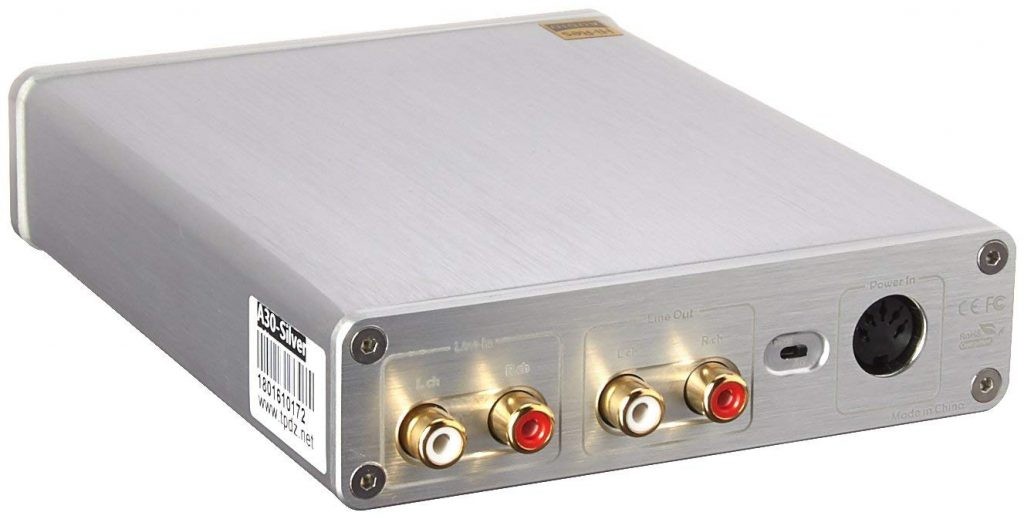

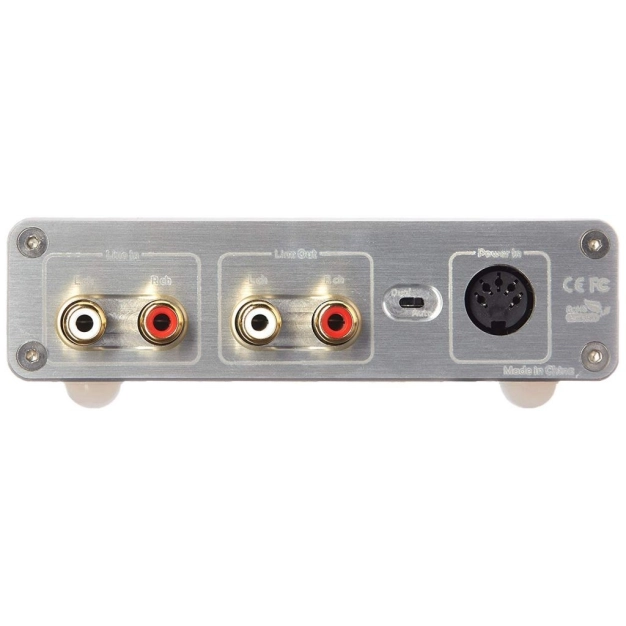

A30 має дві пари RCA на задній панелі: одна пара як вхід, друга як вихід підсилювача з апаратним регулюванням гучності.

Він виграє від наявності потужних та точних операційних підсилювачів (OPA1611 та OPA2134). Крім того, TI OPA2134 встановлений на підставці DIP-8 (знімний), яка дозволить будь-якому експериментувати з різними варіантами звуку і, зрештою, знову відкрити свій улюблений звук.

Апаратне регулювання гучності стало можливим завдяки потенціометру ALPS. Вони особливо цінуються у світі аудіо за їхню точність, повагу до звуку та їхню надійність.

Щоб ефективно ізолювати аудіосигнал від власного шуму електричного приладу, що працює, A30 оснащений окремим лінійним джерелом живлення.
Мережевий трансформатор видає 2*15 В, призначені виключно для аудіо частини, а інший вторинний вихід забезпечує один висновок 8 для всіх інших компонентів, які безпосередньо не впливають на виведення звуку: світлодіоди, деякі логічні схеми, реле та інші потрібні але не для звуку елементи. Такий підхід дозволяє використовувати лише один кабель, відокремлюючи джерела шуму від звуку в ланцюзі. Винесення лінійного трансформатора також забезпечує фізичну віддаленість трансформатора від ланцюга посилення, щоб уникнути магнітних перешкод. Цей підхід також сприяє врегулюванню проблем із тепловиділенням.

A30 використовує WIMA конденсатори, які дозволяють уточнити загальну продуктивність пристрою.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Входи: RCA
• Вихід:
  • RCA
  • TRS 6.35 мм
  • TRS 3,5 мм
• Рекомендований імпеданс навушників: 16-600 Ω
• Gain:
  • 0 дБ
  • 9 дБ
  • 18 дБ
• Співвідношення сигнал/шум:
  • 126 дБ (G = 0 дБ, RL = 32)
  • 121 дБ (G = 9 дБ, RL = 32)
  • 111 дБ (G = 18 дБ, RL = 32)
• Максимальна вихідна потужність
  • 1551 мВт x 2 (6,35 мм Hi 32 Ом, 1% THD + N)
  • 291 мВт х 2 (6,35 мм Hi 300 Ом, 1% THD + N)
  • 152 мВт х 2 (6,35 мм Hi 600 Ом, 1% THD + N)
  • 757 мВт х 2 (3,5 мм Hi 32Ω, 1% THD + N)
  • 258 мВт х 2 (3,5 мм Hi 300 Ом, 1% THD + N)
  • 143 мВт х 2 (3,5 мм, 300 Ом, 1% THD+N)
• Максимальна вихідна потужність: 26,6 Vpp
• THD + N (@ 1 кГц):
  • 0,0019% (RL = 32 Ом, G = 0 дБ, IN = 0,5 В середньоквадратичне значення)
  • 0,0003% (RL = 300 Ом, G = 9 дБ, IN = 0,5 В)
  • 0,0006% (RL = 600 Ом, G = 18 дБ, IN = 0,5 В)
• Діапазон частот: 10-200 кГц
• Вхідна чутливість
  • 10.0Vrms (Gain – 0 дБ)
  • 3.3Vrms (Gain 9 дБ)
  • 1.2vrms (Gain 18 дБ)
• Шум:
  • 2,2 мкВ (G = 0 дБ, RL = 32)
  • 3,2 мкВ (G = 9 дБ, RL = 32)
  • 8,2 мкВ (G = 18 дБ, RL = 32)
• Вага: 525 г
• Розміри: 17×12.2×3.8 см
• Колір чорний
